IM151-1亮红灯？你可能读错了Profibus-DP的地址

我们知道Profibus-DP网络需要设置模块的地址，在西门子ET200S的分布式模块IM151-1中，DP网络的地址是通过拨码开关来设置的。不久前一个小伙伴告知调试设备时ET200S的IM151-1一直报BF和SF的错误，检查地址也没有发现问题。看了问题的描述和照片，判定原因是把DP地址搞错了。新手可能会犯一些看似简单的错误，但这也是成长的过程。既然有这样的问题，我就在这里做个描述与总结，以后大家可以少走弯路。

我们先来看看ET200S IM151-1 Standard的外观：

在IM51-1的左上角是Profibus-DP的接口（RS485）；左下角是24V电源的接线端子；右上角是模块的状态指示灯，包括SF（System Faults）、BF（Bus Faults）和ON（电源指示灯）；右下角是用来设置Profibus-DP的拨码开关。下面这张图是IM151-1在现场的照片，我们可以看到ON灯是绿色常亮，BF和SF都没有被点亮（没有错误）：

本文要讲述的重点，是右下角的拨码开关的设置：

该拨码开关由八个拨码组成，左边是一排数字，数字与右边的拨码相对应。最外面有一个塑料盖板，如下图：

当需要设置DP地址时，把塑料盖板向上滑动，就显露出了拨码：

拨码拨左边表示OFF（0），拨码拨到右边表示ON（1）；把拨到右边的拨码对应的数字相加，就是该模块的DP地址。

看起来很简单，但有个细节要注意：数字1对应的并不是最底下的拨码，而是从下往上第二个拨码；依次类推；最低下的拨码是为以后升级保留的，必须拨到OFF档。

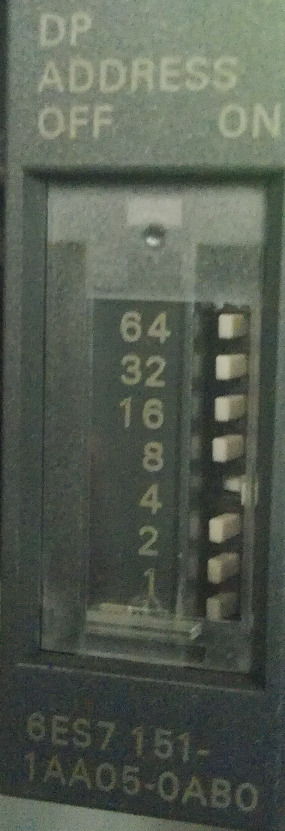

比如上面的图片中，有人会把地址读成8，而真实的地址为4；

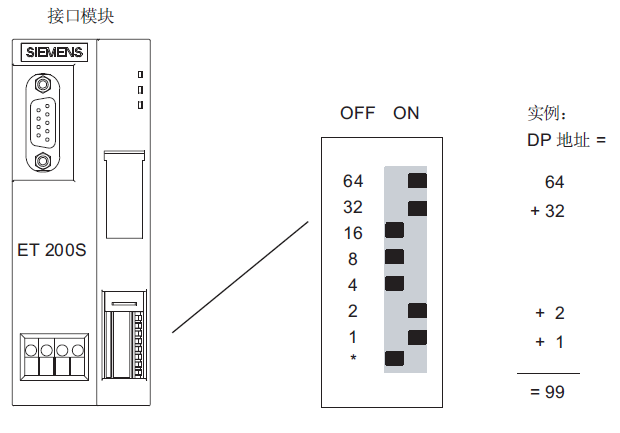

如果有多个拨码拨到右边（ON），则把其数字相加即可得到模块的地址。如下图，把64、32、2和1拨到右边（ON），则模块的地址为64+32+2+1=99：

本文讲解了关于西门子ET200S IM151-1在实践中设置Profibus-DP地址要注意的问题，欢迎扫描下面的二维码关注我们的官方微信。
