博途环境下网络通信连接的组态

西门子博途（TIA Portal）编程开发环境的使用已经比较普遍了，有些小伙伴在从Step7 V5.5过渡到博途环境时会有些不太适应，比如前几天听小伙伴说在Step7 V5.5环境下组态CP模块的通信连接轻车熟路，到了博途环境下却找了半天都没有找到在哪里组态。是的，博途（TIA Portal）的使用方法与Step V5.5有些不同的，今天这篇文章，我们来聊聊如何在博途环境下组态CP模块的通信连接（以UDP链接为例）。

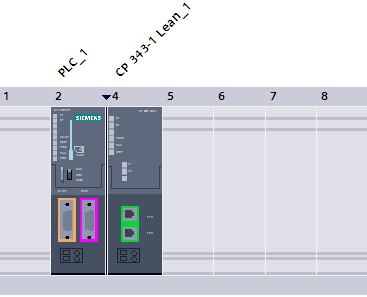

首先，我们来组态CPU和CP模块。为了突出CP模块的通信功能，我们使用不带PN口的CPU 315-2DP，CP模块使用CP343-1 Lean，如下图：

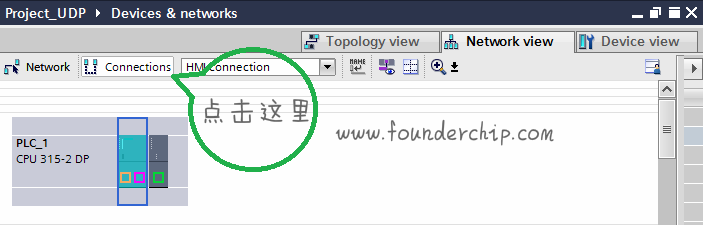

然后跳转到网络视图（Network View），点击“连接（Connection）”，如下图：

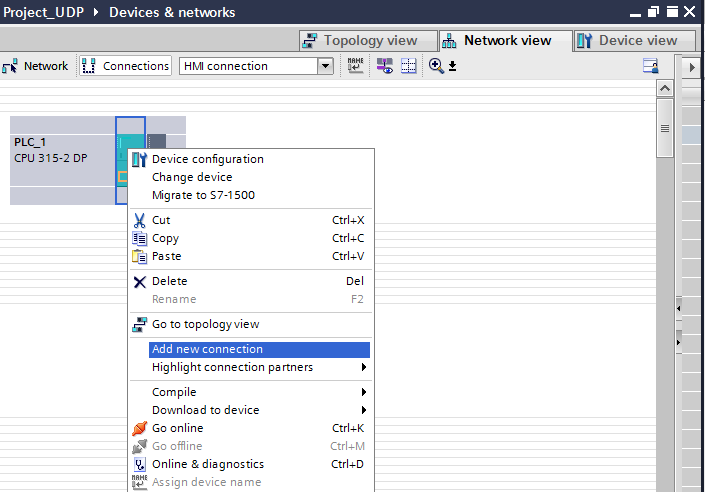

此时你会发现，CPU的颜色从灰黑色变成了浅绿色。选中CPU并单击右键，在弹出的对话框中选择“添加新的连接（Add new connection）”，如下图：

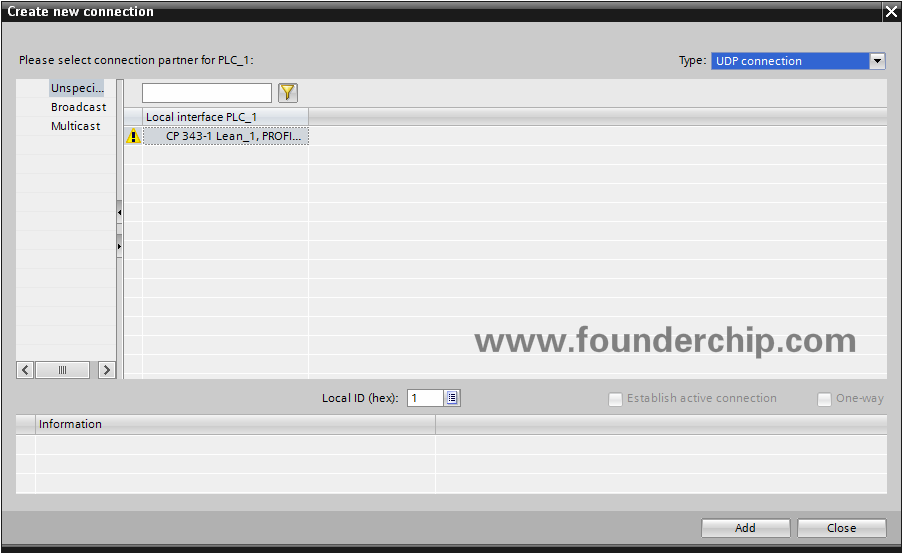

在弹出的对话框中，选择你需要的类型，比如“UDP连接（UDP connection）”，如下图：

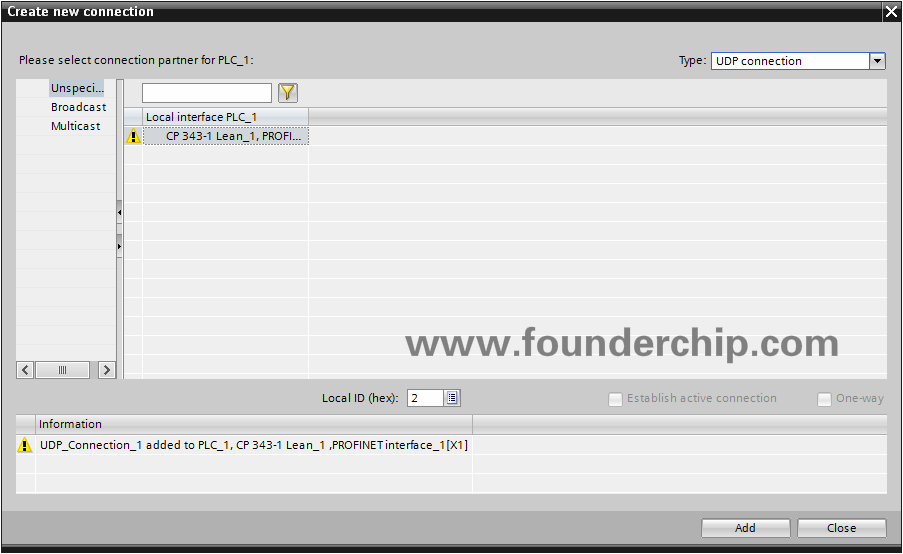

点击“添加（Add）”按钮，一个新的连接就会添加到了信息（information）框中，如下图：

每一个连接都有一个唯一的ID号。当一个连接添加完成后，对话框的连接ID会自动加1，此时可以继续点击“添加（Add）”按钮增加新的连接；全部连接创建完成后，点击“关闭（Close）”按钮关闭对话框。

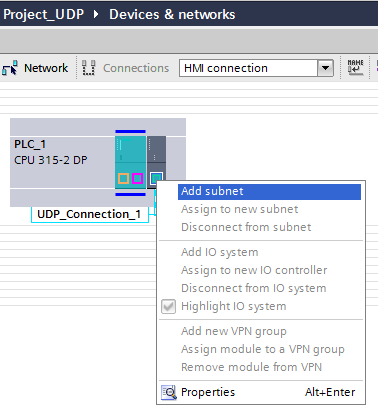

到目前为止，我们已经把需要的连接创建完成了，接下来需要为这些连接创建一个网络（设置连接的归属）。选中CP模块的PN口，右键单击，在弹出的对话框中选择“添加子网（Add subnet）”，如下图：

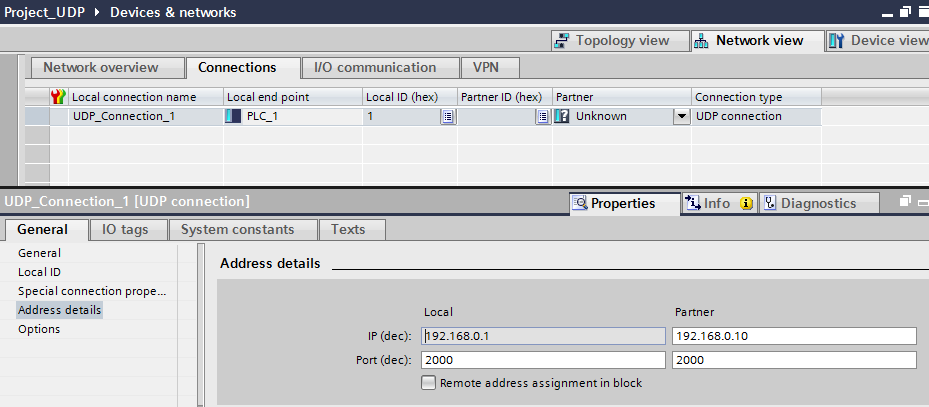

为新添加的子网起个名字，比如“ETHENET_PC”。然后转到网络视图，点击“连接（Connection）”选项卡，找到刚才新建的连接，在其属性页面中找到地址信息（Address detail）。在地址信息中，我们需要设置本地的IP和端口（Port），以及远程通信伙伴的IP地址和端口（Port），如下图：

到这一步我们就在博途环境下配置好了CP模块的UDP通信连接（其它连接的配置过程与之类似），接下来就可以根据连接的ID，在程序中调用发送、接收功能来实现通信了。
