北岛夜话工业现场经常需要读取条码的信息，扫码枪（Scanner）的使用很普遍。今天这篇文章，和你分享一个我在现场调试Datalogic扫码枪的小故事。
某日，现场调试时一把型号为DataLogic GD4300的扫码枪工作不正常，扫码枪电源接通后无任何反应，看不到激光条，我首先判断扫码枪的供电出现了问题。
检查电源侧发现5V电压正常，那么供电故障的原因应该在扫码枪与电源的连接线上。于是检查与扫码枪连接的接头线是否有断线的现象。

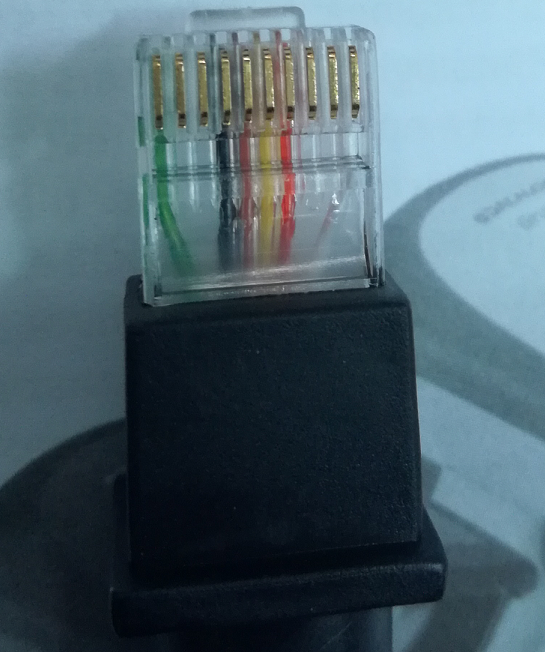

连接线位于GD4300扫码枪一侧的接口为RJ48水晶头（10针）。RJ48是扫码枪上常见的接口，它可以通过不同的接线方式来兼容RS232C串口、USB和PS2接口。在RJ48的10根针中，GD4300只用了6根（绿、黑、棕、黄、橙，白），如下图：
连接线的另一侧原本是D-SUB9针串口，但在现场已经被切断，内部的线直接接到了端子上。于是对于我来说，首先要搞清楚的是：这6根线都代表什么意思？

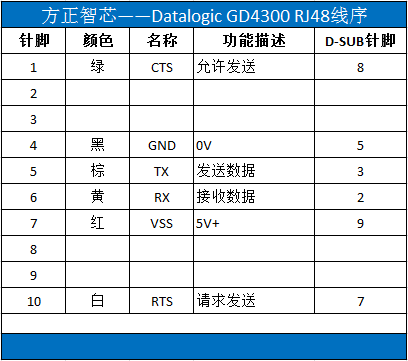

经过一番查找与验证，终于搞明白了每条线的含义，整理如下图：
D-Sub9针串口使用的是RS232C的标准，如果你想了解更多的内容，请参考文章：工业串口通信之掀起串口的盖头
经检查发现红色电源线存在断线的情况，修复断线后重新接通电源。GD4300扫码枪初上电时蜂鸣器会以较高的频率发出4个滴滴的声音，按下按钮扫描口会发出红色激光条，说明供电正常。
在正常供电后，我们还需要确定数据发送、接收及流量控制的线连接是否正确？下面这张图，是我用E-Plan画的扫码枪与PLC串口模块的连接图：

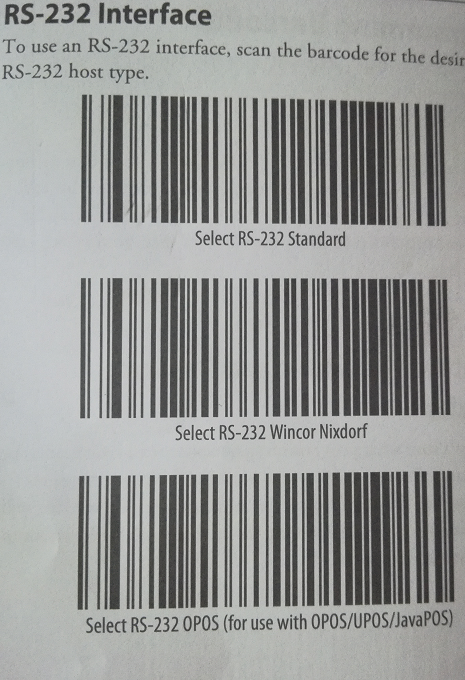

检查完接线后，还需要对扫码枪进行配置。由于PLC一侧使用的是西门子ET200S的1SI串口模块，其通信标准为RS232C。因此，我们也需要把扫码枪一侧的通信标准配置成RS232C。配置的方法是用扫码枪扫描说明手册中的配置码（Select RS-232 Standard），如下图：
经过接线的检查修正及通信参数的配置，扫码枪可以正常工作啦！
