三菱Q系列PLC属于模块式PLC,我们在之前的文章中曾讨论过其CPU、基板、电源和数字量输入模块,今天这篇文章,我们来谈谈Q系列PLC的数字量输出模块。
根据输出类型的不同,三菱Q系列PLC的数字量输出模块可以分为继电器输出型、可控硅输(晶闸管)出型和晶体管输出型(包括源型和漏型);
继电器输出型包括QY10和QY18A。
QY10的输出点数为16点,其负载电压为24v DC或者240 v AC,负载电流为2A;QY10有一个输出公共端(TB17),公共端能承受的最大电流为8A。当所有的通道都处于ON状态时,消耗基板5V电流430mA;

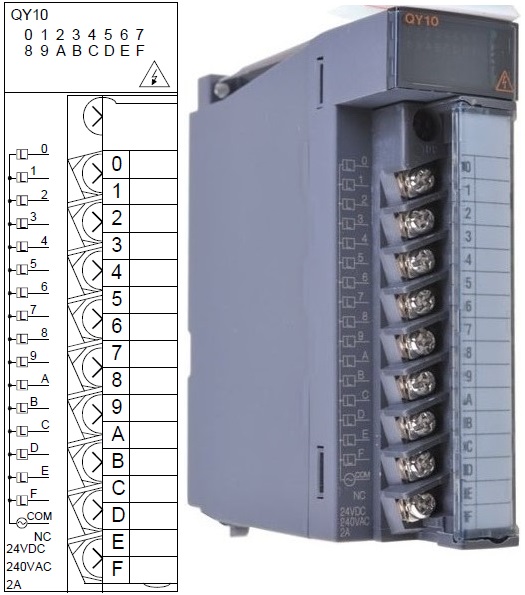

下图是QY10的外观图:

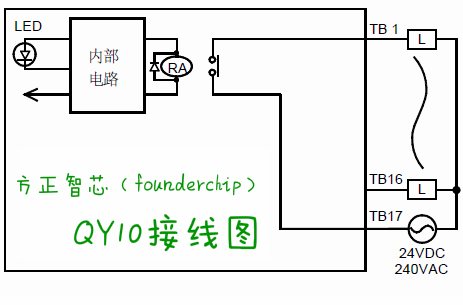

QY10使用18点的端子排(TB1~TB18),其中TB17为公共端,TB18为空端子,其内部/外部接线原理图如下:

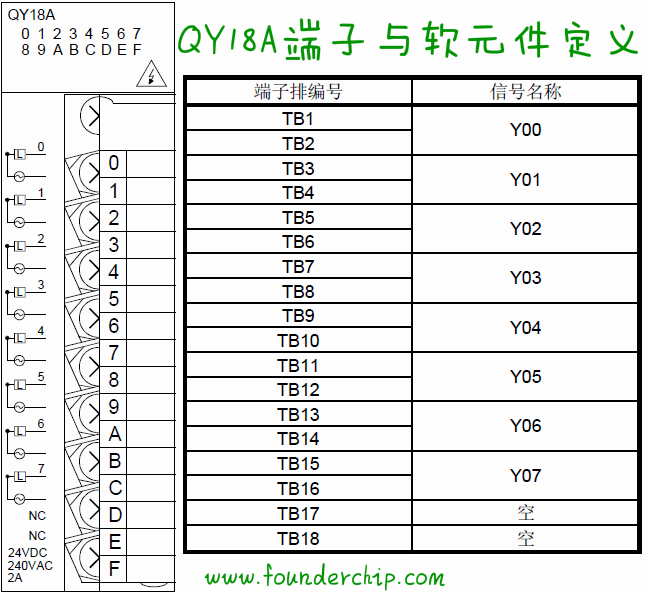

QY18A也是继电器输出型,有8路输出;它的负载电压为24v DC或者240 v AC,负载电流为2A;当所有的通道都处于ON状态时,消耗基板5V电流430mA;与QY10的不同处在于它的每一路输出均为独立输出(没有公共端),使用18点的接线端子(TB1~TB18),每两个一组,(比如:TB1和TB2对应Y00,依次类推,TB17和TB18保留),如下图:

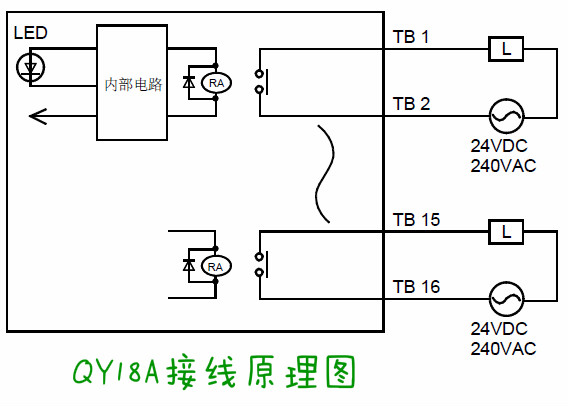

QY18A的接线原理图如下:
下面来看看可控硅(晶闸管)输出型模块—QY22。

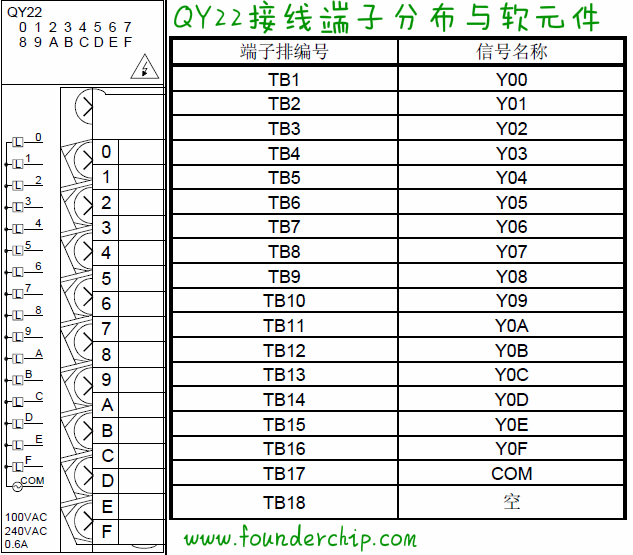

QY22有16路输出,其隔离方式为光电隔离;使用18点端子排(TB1~TB18),TB17为公共端,TB18保留;负载的电压范围100v AC~240v AC,每一通路最大输出电流0.6A ,公共端(TB17)最大承载电流4.8A;当所有的通道均处于接通(ON)状态时,模块消耗基板5V电流250mA。下面是QY22的端子分布与软元件对应图:

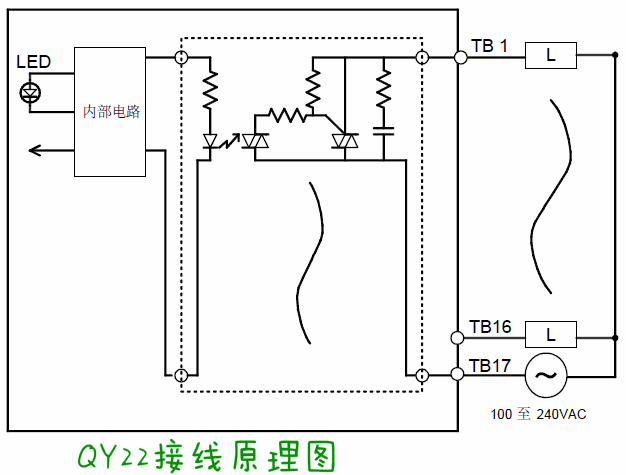

QY22的接线原理图如下:
Q系列PLC的数字量晶体管输出模块分为源型和漏型。
所谓源型(PNP),是指电流的方向是从模块的输出通道流出到负载,因此其公共端应连接正极(+24V);
所谓漏型(NPN),是指电流的方向是从负载流入到模块的输出通道,因此其公共端应连接负极(0V);
Q系列PLC的源型数字量输出模块包括:QY80和QY81P;

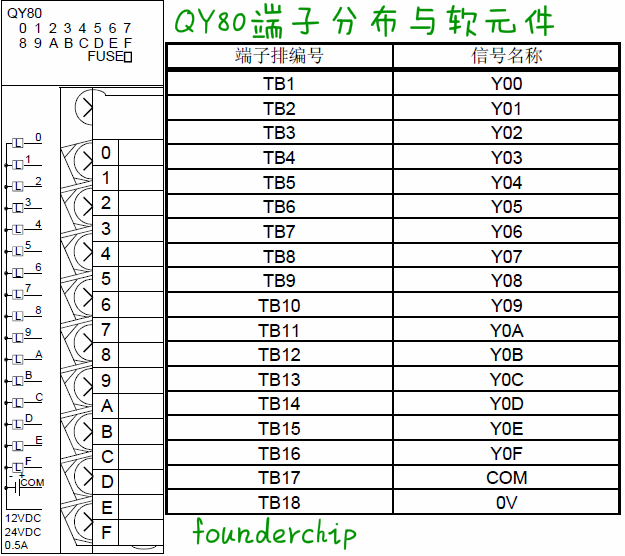

QY80的输出点数为16点,隔离方式为光电隔离;负载电压范围12v~24v DC ,每一个通道的最大负载电流为0.5 A;使用18点的接线端子(TB1~TB18),公共端为TB17,公共端的最大负载电流为4A;TB18接负极(0v);QY80内有过电流保险丝,额定电流6.7A,熔断电流50A;当所有的通道均处于接通(ON)状态时,模块消耗基板5V电流80mA。下面是QY80的端子分布与软元件的对应图:

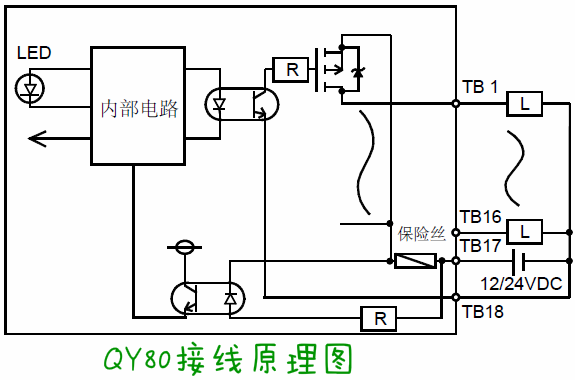

QY80的接线原理图如下(TB17接+24V,TB18接0V):
QY81P的输出点数为32点,采用光电隔离;负载电压范围12v DC~24v DC,每个通道的最大负载电流为0.1 A;采用37针 D-SUB连接器(17,18,36为公共端),公共端的最大负载电流为2A;当所有的通道均处于接通(ON)状态时,模块消耗基板5V电流95mA。
漏型输出的模块包括:QY40P、QY41P、QY50和QY70等,这里我们以QY50为例,看看漏型模块的特点。
QY50的输出点数为16点,采用光电隔离;负载电压范围12v DC~24v DC,每个通道的最大负载电流为0.5A,公共端(TB18)的最大电流为4A;QY50内有过电流保险丝,额定电流6.7A,熔断电流50A;当所有的通道均处于接通(ON)状态时,模块消耗基板5V电流80mA;下图是QY50的外观与端子分布:

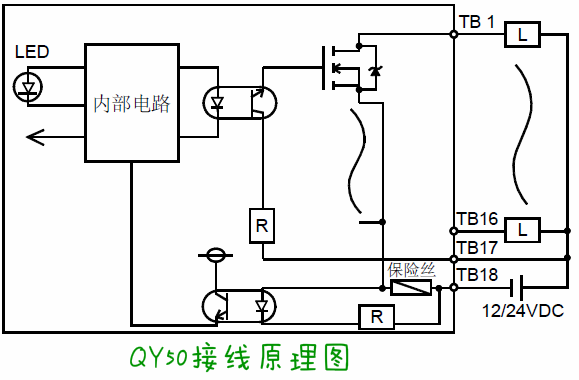

QY50的接线原理图如下(TB18接0V,TB17接+24V):
好了,关于三菱Q系列PLC的数字量输出模块的选择及接线原理就先介绍到这里,相关参考文章:
