北岛夜话Profinet是西门子的一种现场总线标准，它以百兆以太网为基础，将控制器（PLC）与分布式终端（IO）组成一个网络。Profinet可以看做是一个局域网，目前在工业现场有着广泛的应用。

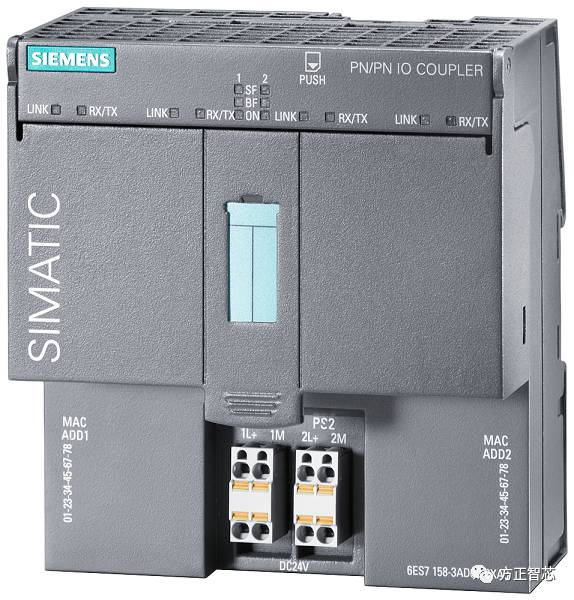

PNPN耦合器（PNPN Coupler）用来连接两个Profinet网络并进行数据交换，最多可以交换1024个字节的数据。数据交换使用两个相互对应的缓冲区，每个缓冲区都有发送区域（Output）和接收区域（Input）。一个Profinet网络的发送区对应另一个Profinet网络的接收区，反之亦然。发送和接收区域需要使用组态工具进行设置。下图是西门子PNPN耦合器的外观图和内部视图：

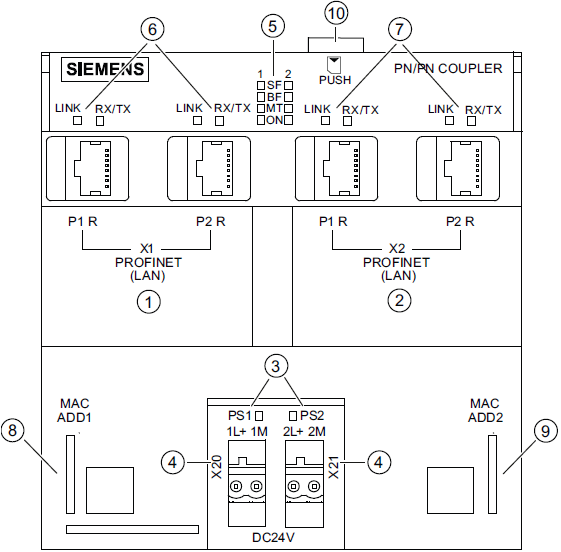

上图中：
1）网络1的两个PN接口（X1-P1和X1-P2）；
2）网络2的两个PN接口（X2-P1和X2-P2）；
3）电源状态LED灯；
4）24V电源（PS1和PS2）；
5）网络1和网络2的诊断LED；
6）网络1的状态LED；
7）网络2的状态LED；
8）PNPN耦合器在网络1的MAC地址；
9）PNPN耦合器在网络2的MAC地址；
10）SIMATIC微型卡插槽；

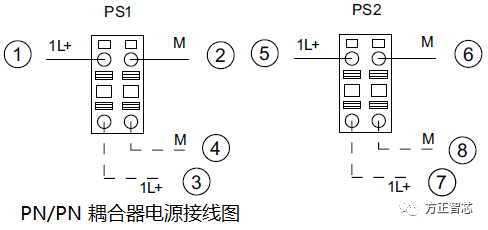

PNPN耦合器采用冗余电源设计，可以连接两个独立的24V电源（PS1和PS2），但在同一时刻只有一个电源处于激活状态，当前电源故障时，会立刻切换到另一个电源。下图是PS1和PS2的接线示意图：
其中：
1） +24 DC PS1；
2）-24V DC（Ground）PS1；
3）环路输出+24V DC PS1；
4）环路输出 -24V DC（Ground） PS1；
5） +24 DC PS2；
6）-24V DC（Ground）PS2；
7）环路输出+24V DC PS2；
8）环路输出 -24V DC（Ground） PS2；
PNPN耦合器的两个网络（X1和X2）在电气上完全隔离，相同的IP和设备名不会引发冲突；每一侧都集成了2端口的交换机，端口支持PING，ARP，SNMP等网络服务；端口具有诊断功能，支持诊断中断，并可以被禁用；
PNPN耦合器上部有一排LED指示灯，可以用来诊断相关的故障。指示灯的含义如下：
SF1--Profinet网络1中存在故障（红色）
SF2--Profinet网络2中存在故障（红色）
BF1--Profinet网络1总线存在故障（红色）
BF2--Profinet网络2总线存在故障（红色）
MT1--Profinet网络1需要维护（黄色）
MT2--Profinet网络2需要维护（黄色）
ON---24V DC电源接通
LINK-连接正常（绿色）
RX/TX--数据发送接收（黄色）
关于PNPN耦合器就先介绍到这里，后续文章会介绍组态与编程。如果你喜欢这篇文章，可以去官网下载。
