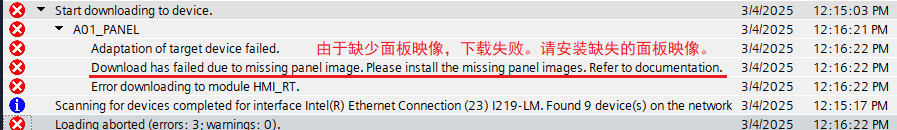

用博途v18下载触摸屏程序时你可能会遇到“由于缺少面板映像，下载失败。请安装缺失的面板映像”，如下图所示：

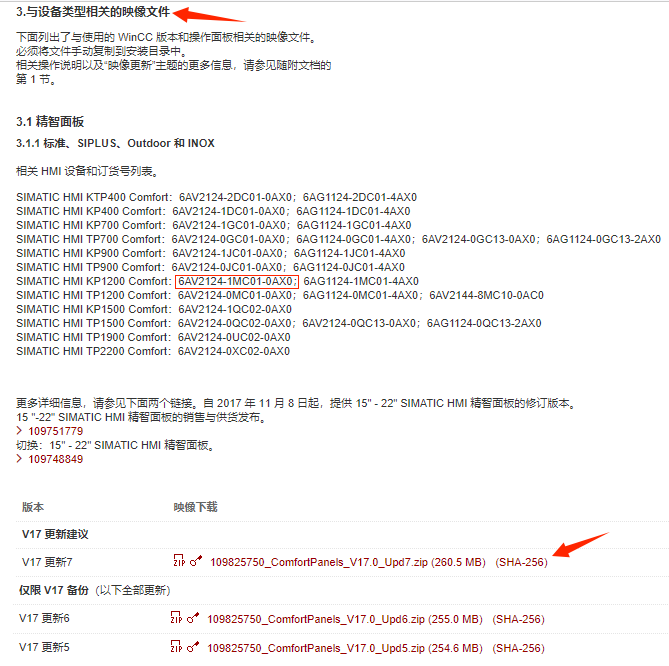

②到西门子技术支持官网（https://support.industry.siemens.com）搜索：109825750（文档编号），这篇文档详细介绍了西门子各种触摸屏面板映像下载的方法，比如可以使用一个称为“HMI_PIU”的小软件辅助下载。本文不介绍这种方法，原因是我使用它没有成功（安装框架很慢，后来失败了）。

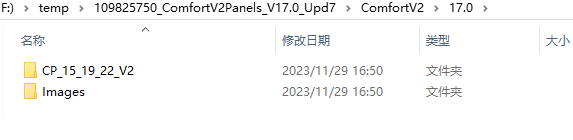

下载完成后，将其解压，如下图所示：

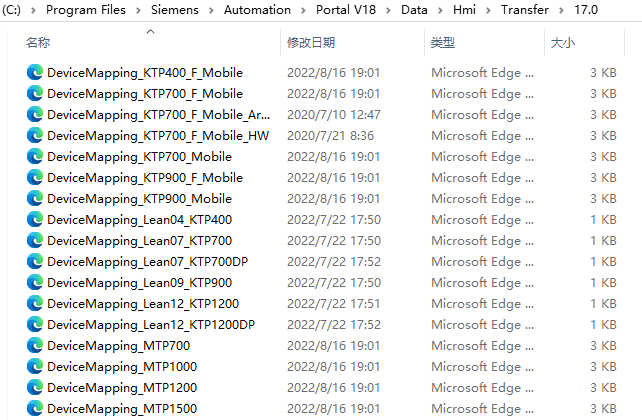

将这里的全部文件夹拷贝到博途软件的触摸屏面板映像路径（这里以v18举例）：

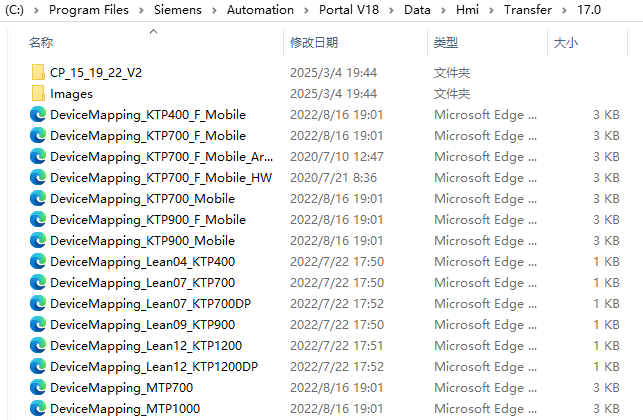

将之前解压的面板映像全部拷贝到这里，如下图所示：
这样在博途v18下就可以正常下载触摸屏程序了。
如果还是无法下载，试试先复制v17原版（非升级包版本）。
