北岛夜话之前我一直使用E-Plan教育版在个人电脑上绘制电气图纸。虽然教育版有一些限制，但是其授权可以免费申请，对于个人学习及日常简单使用也足够了。但是随着上次授权的到期，我重新下载了E-Plan教育版2024。惊讶的发现新版本对CPU指令集有要求（必须支持AVX2指令集），我的笔记本相对古老了，不支持这个指令集。于是我就打算找一款可替代的电气绘图软件，居然真的找到了。今天这篇文章，就跟大家推荐一下这款免费的电气绘图软件——QElectroTech。
QElectroTech是一款免费的、跨平台（Windows、Linux、Mac）的电气绘图软件，支持8000多个电气符号。
其官网地址为：https://qelectrotech.org/

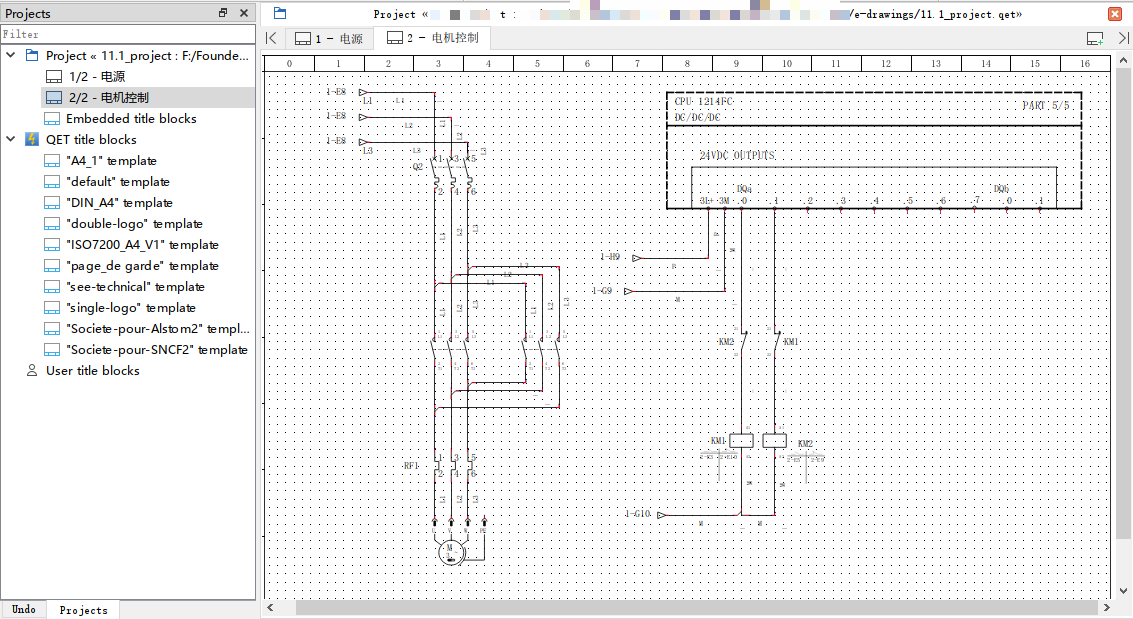

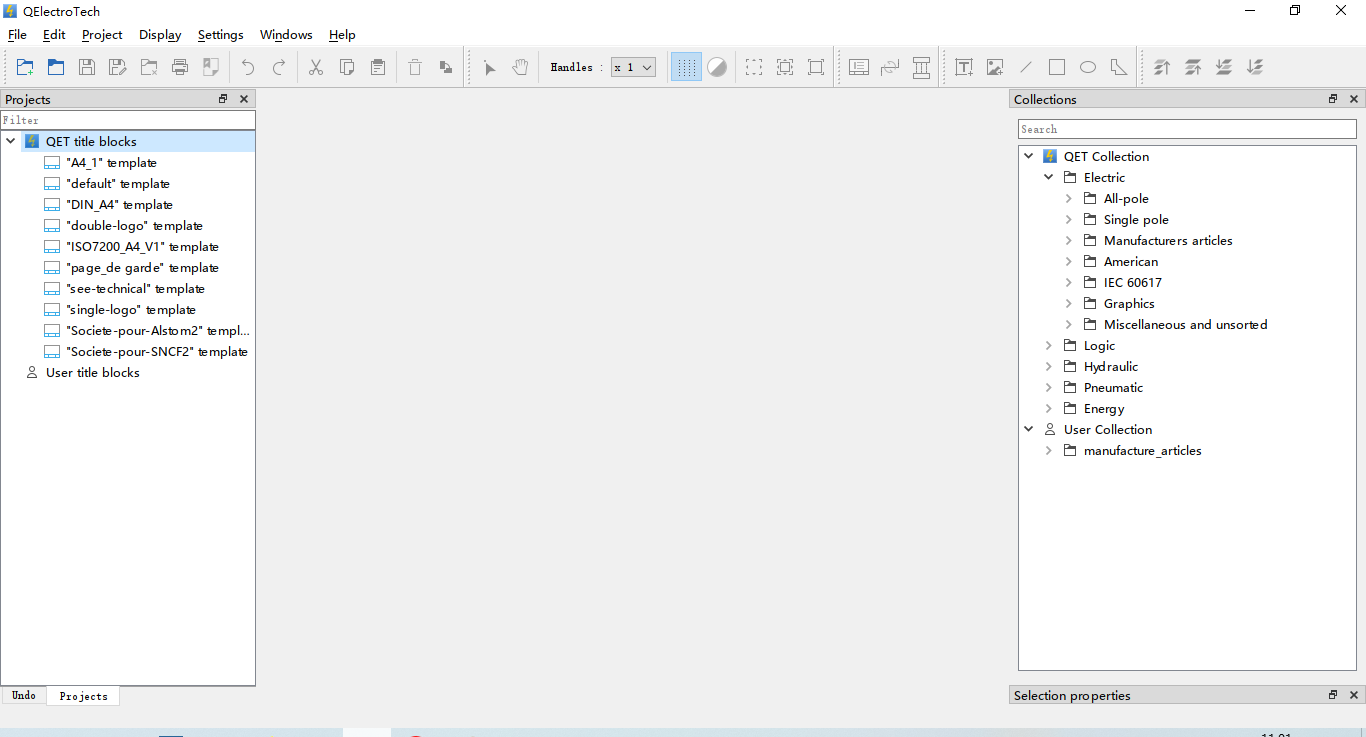

启动后的界面如下图所示：

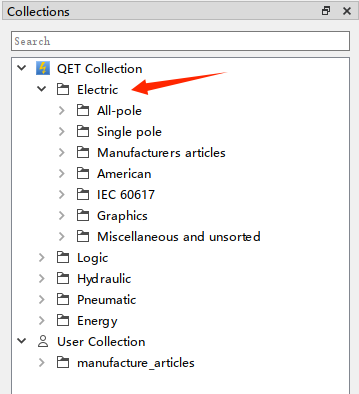

右侧合集下的“Electric”是电气绘图的符号，分成不同的类，如下图所示：

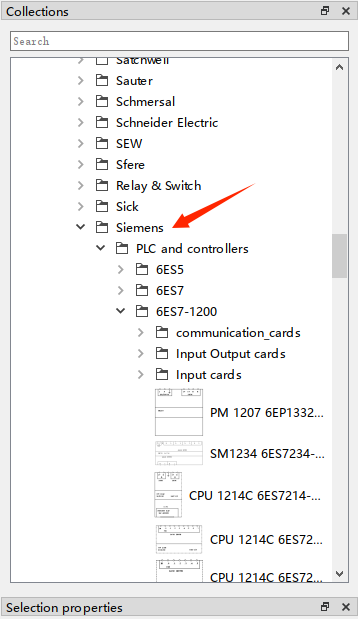

在类“Manufactures articles”下是不同厂家的产品的符号，比如西门子的产品，如下图所示：

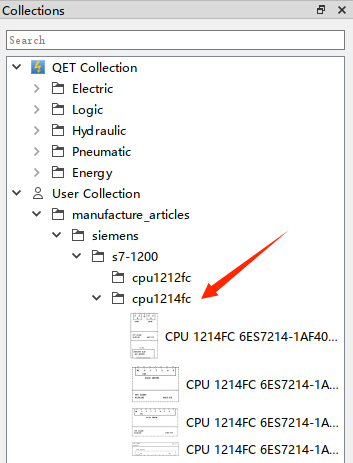

如果内置的符号不能满足要求，也可以根据自己的需要创建用户级的符号库。比如我创建的CPU1214FC的符号库，如下图所示：

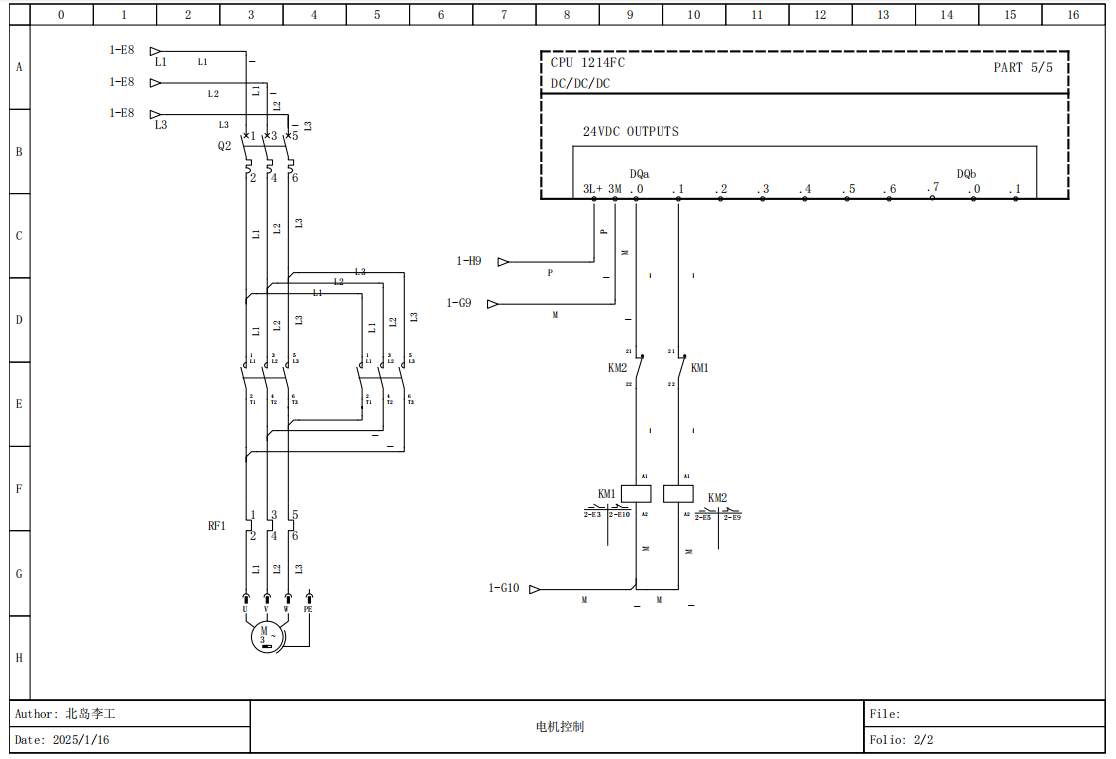

下面是我绘制的电机正反转的图纸：
图纸可以很容易地导出PDF文档，如下图所示：
除了电气图，QElectroTech还可以绘制逻辑图、液压图、气动图等，功能还是很强大的。整个安装文件包20MB左右，可谓“小巧精悍”。
好了，关于QElectroTech就先介绍到这里，感兴趣的小伙伴可以安装研究一下。
我的书《西门子S7-1200/1500 PLC SCL语言编程 ——从入门到精通》从硬件到软件，比较详细的介绍了SCL语言的编程，感兴趣的话可以扫描下面的二维码查看：
