北岛夜话最近项目中使用西门子CPU1515实现与第三方设备的以太网通信（基于TCP协议），调试过程相对顺利，有一些技术细节与大家分享。
西门子PLC以太网通信，我习惯使用通信指令列表中的：TCON、TSEND、TRCV和TDISCON。如果是UDP协议，用TUSEND代替TSEND，用TURCV代替TRCV。
关于指令的详细介绍，请看我之前的文章：
该项目使用TCP协议。我们知道TCP协议中有两个角色：服务器和客户端。本次我们将PLC作为TCP协议的服务器，第三方设备作为客户端主动连接。这种情况下配置TCON指令的“CONNECT”参数时，应把“active_established”设置为假（0），即使其充当服务器角色。
TCON指令的“REQ”参数触发指令动作，指令内部使用了沿信号，所以在外部使用沿信号或常真（1）信号都可以。作为TCP协议的服务器，TCON指令并不会主动连接，而只是开放本地端口，等待客户端的连接。作为TCP协议的客户端，TCON指令会主动连接目标服务器，其IP地址及端口号在“CONNECT”参数中的“remote_address”和“remote_port”中设置。若是UDP协议，由于UDP本身不是面向连接的协议，所以该指令也是开放端口号。关于“CONNECT”参数的数据类型请看下面的链接：
详解S7-1500的以太网通信数据类型：TCON_IP_v4

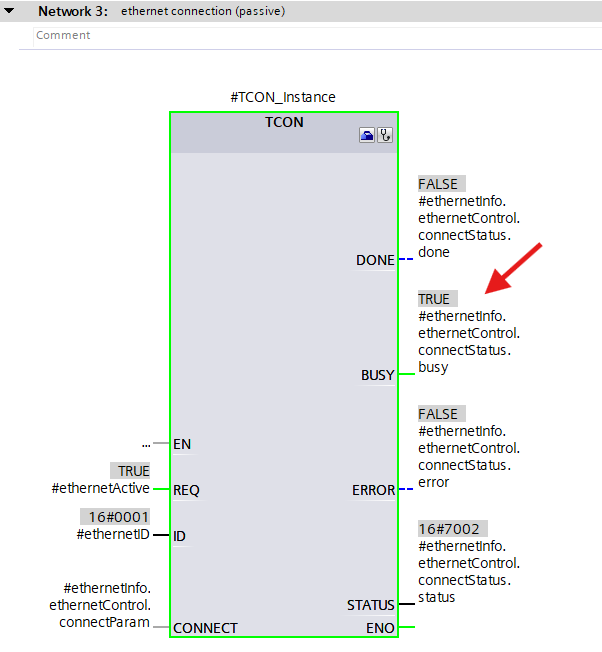

作为TCP协议的服务器，当REQ的值为真（1）但没有客户端连接时，指令的输出“BUSY”值为真（1），并且状态值为“16#7002”，如下图所示：
当有客户端成功连接后，“BUSY”值变为假（0）。“DONE”值变为真（1），但DONE的真值仅保留一个扫描周期。

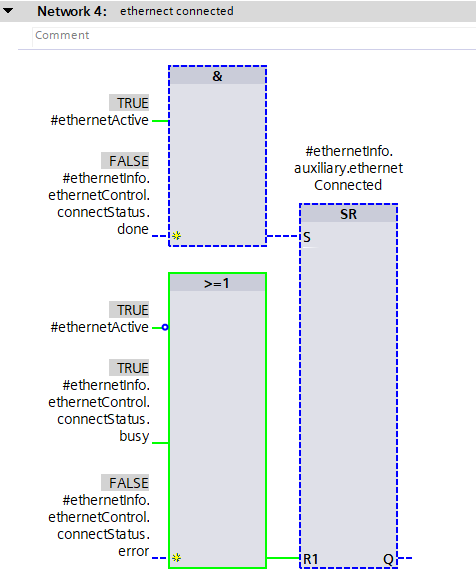

所以为了保留成功建立连接的状态，一般使用置位指令将另外一个变量置位，例如下图：
这样在后面的TRCV指令中我们可以使用该变量使能接收。
另外，当作为TCP服务器，客户端成功连接后，我本以为“remote_address”和“remote_port”中会记录客户端的信息。但是实际测试发现这里并没有任何数据。

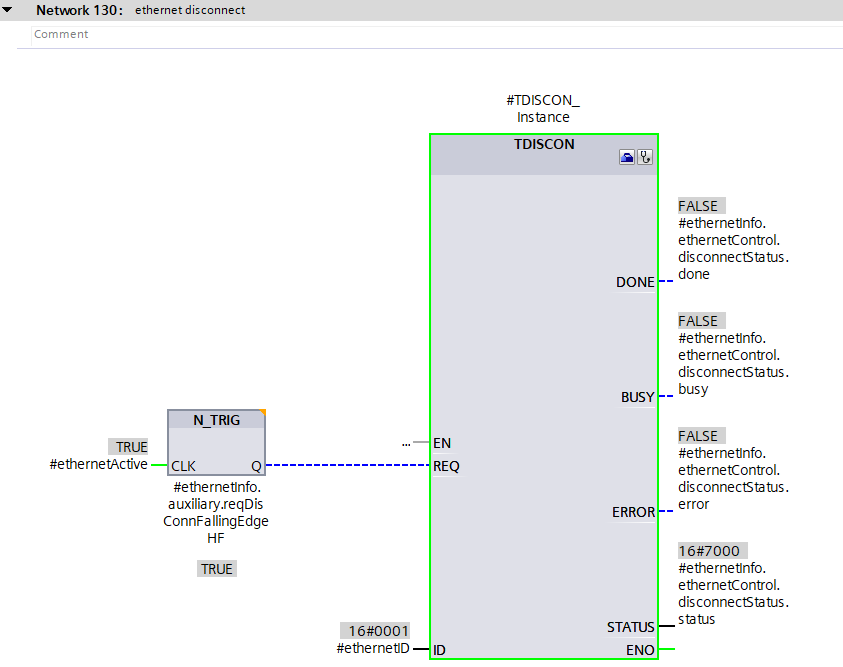

TCON指令的链接一旦完成便会被自动维护，此时再使用REQ请求连接是不起作用的（对于同一ID而言）。如果要重新建立连接，应先使用TDISCON指令断开当前连接，然后再使用TCON指令重新连接。TDISCON指令的使用示例如下图所示：
好了，关于西门子PLC以太网通信的技术细节先分享这些。你可以点击前文的链接查看具体指令的介绍。
