北岛夜话西门子ET 200 SMART IM60是SIMATIC分布式I/O系统家族的新成员，它集成了60个输入/输出通道，一个PROFINET接口，可作为I/O设备使用。该模块既可以在S7-200 SMART编程环境下组态，也可以在博途环境下组态。今天这篇文章，我们来详细介绍下这款产品。

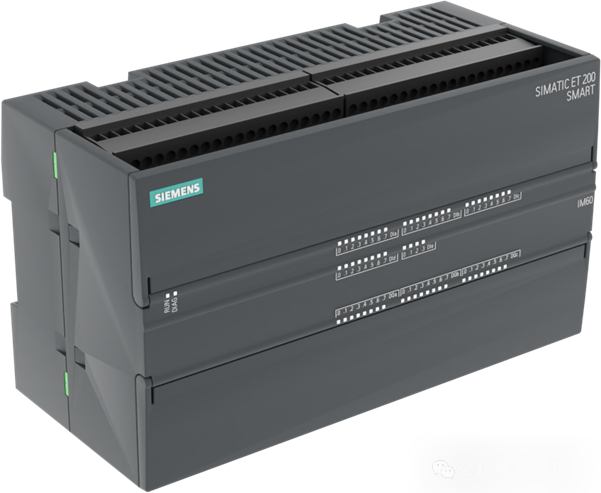

ET 200 SMART IM60的外观如下图所示：
打开模块上端的盖板可以看到两个端子排，编号X10和X11。每个端子排有20个接线端子，组成了36路数字量输入通道，支持源型或漏型的接线方式。
打开模块下端的盖板可以看到两个端子排，编号X12和X13。X12有20个接线端子，X13有12个接线端子，组成了24路数字量输出通道，支持源型接线方式。
注：名称中的“60”是指集成的输入/输出通道总数。

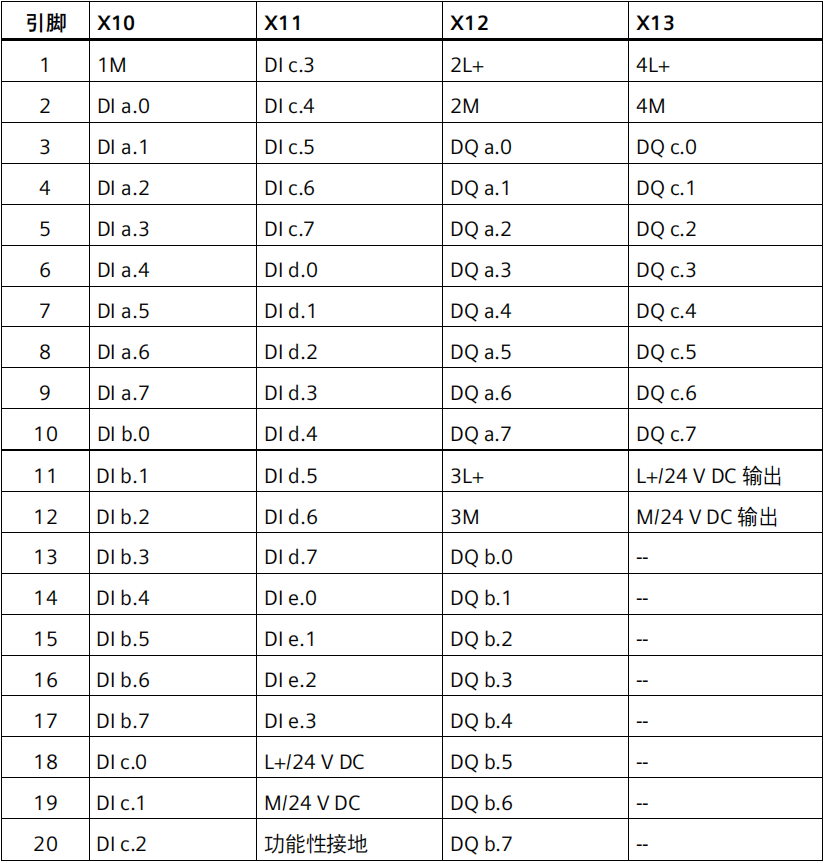

除此之外，还有给模块供电和向外提供24V直流电的接线端子，端子定义如下面的表格所示：

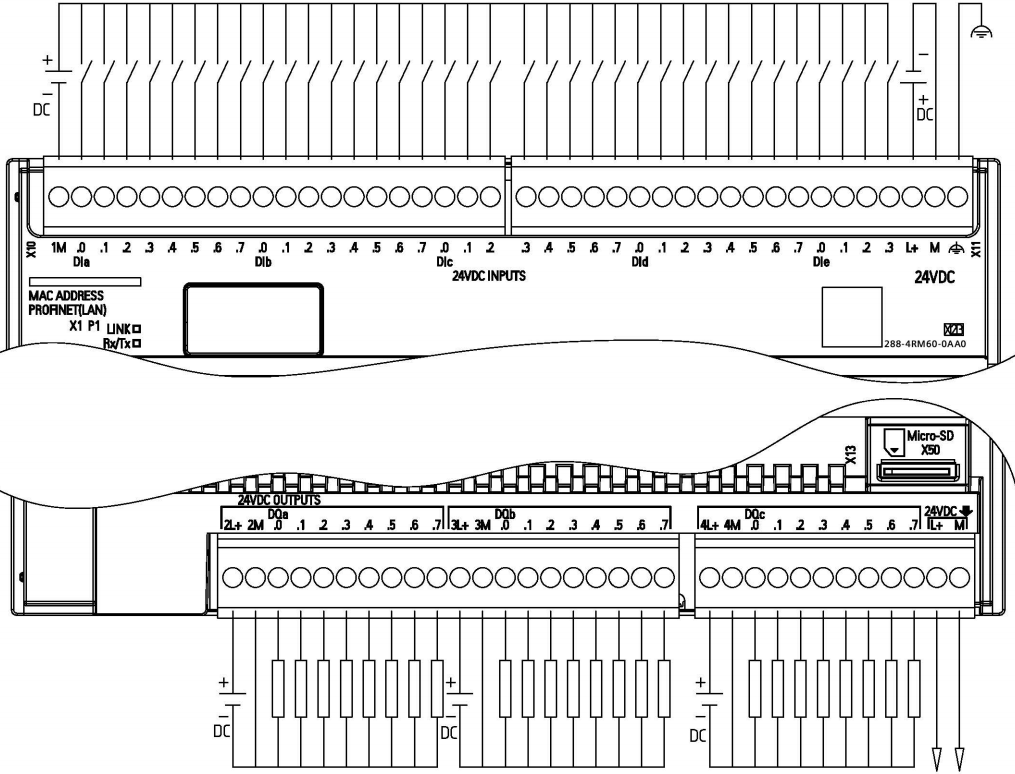

电气接线原理图如下图所示：
除了本身集成的数字量输入/输出通道外，还可以在IM60模块的右侧最多扩展6个S7-200 SMART的信号模块，支持数字量输入/输出、模拟量输入/输出、热电偶和热电阻模块。如下面的示意图：
读到这里，你是不是感觉这很像一个S7-200 SMART的CPU模块？不过不同之处在于S7-200 SMART的CPU只能在STEP 7-MicroWIN SMART下组态和编程，而IM60除此之外，还可以在博途环境下组态。
为了在博途下组态，首先要获取该模块的GSDML文件。可以去西门子官网或本文附件下载。
下面来详细介绍下博途环境下的组态步骤。
1、安装GSDML文件
打开博途v17，创建项目，添加控制器（假设使用CPU 1515-2PN）。

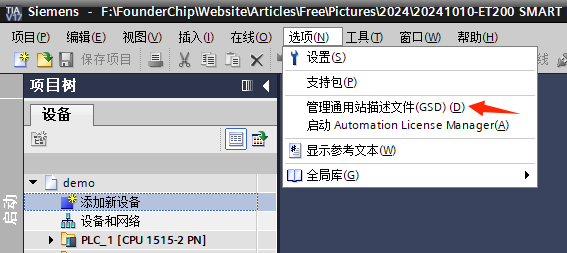

单击菜单栏【选项】→【管理通用站描述文件(GSD)】，如下图所示：

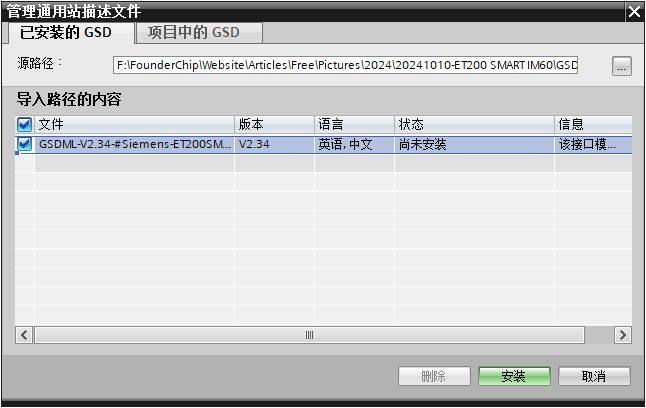

在弹出的对话框中，原路径定位到IM60的GSD文件的存放路径，单击【安装】按钮开始安装，如下图所示：
安装完成后，会自动更新硬件目录。
2、组态

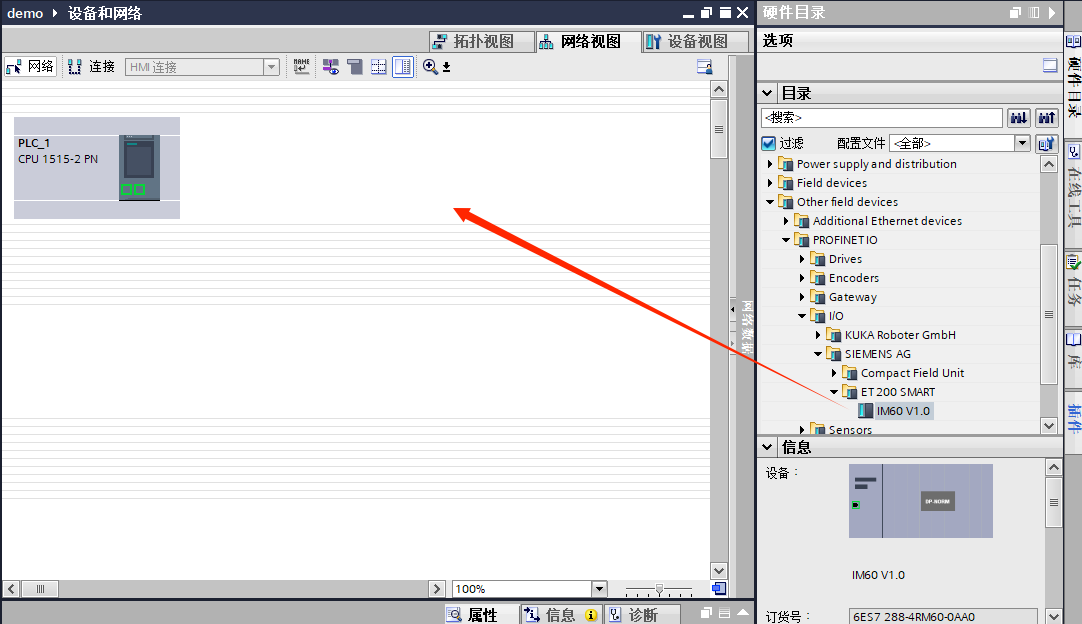

打开设备组态编辑器的【网络视图】，在右侧【硬件目录】窗格中依次寻找【其它设备(Other field devices)】→【PROFINET IO】→【I/O】→【SIEMENS AG】→【ET 200 SMART】，可以看到IM60，将其拖放到网络视图中，如下图所示：

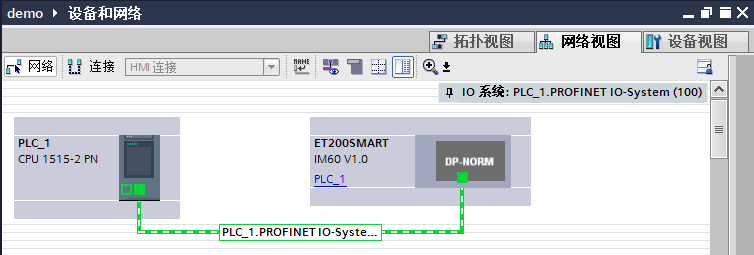

将IM60分配给CPU 1515-2PN（右键分配DP主站/IO控制器或单击端口拖动），这样就完成了PROFINET分布式I/O设备的组态。

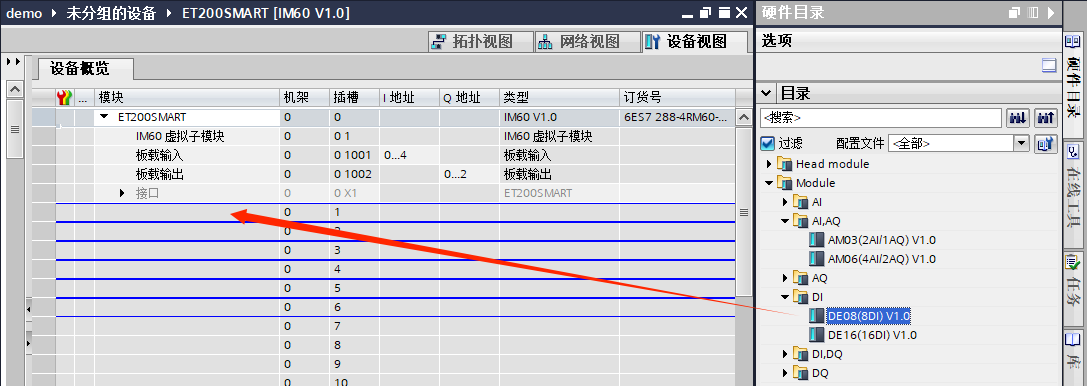

如果想在IM60的右侧组态扩展模块，可以双击图标转到【设备视图】，在【设备概览】中添加需要的模块，如下图所示：
实际组网操作时别忘了给IM60分配设备名称。
好了，关于ET 200 SMART IM60就先介绍到这里。
