北岛夜话前不久我使用博途V17下载精智(Comfort)屏画面时，系统提示缺少面板映像而无法下载，今天这篇文章跟大家分享下如何解决这类问题。

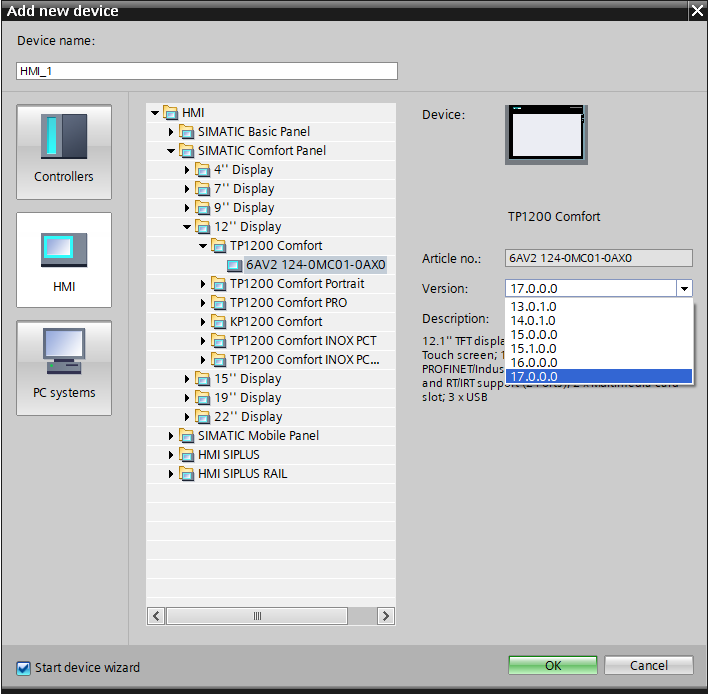

西门子触摸屏出厂时其内部有一个映像文件，该文件有不同的版本。我们在博途环境下进行硬件组态时，可以选择与该映像文件相同的版本，也可以选择比它高的版本。如下图所示：

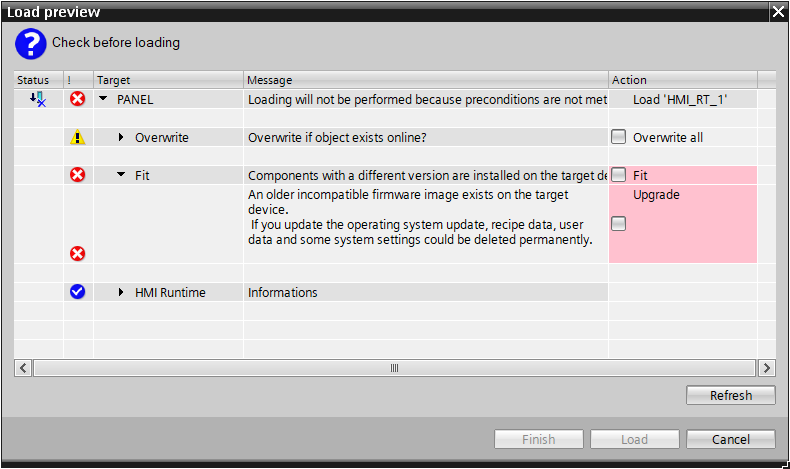

若组态的版本与实际屏幕映像的版本相同，则可正常下载。若两者不同，则下载时会提示目标设备的版本不同，需要升级才能下载， 如下图所示：

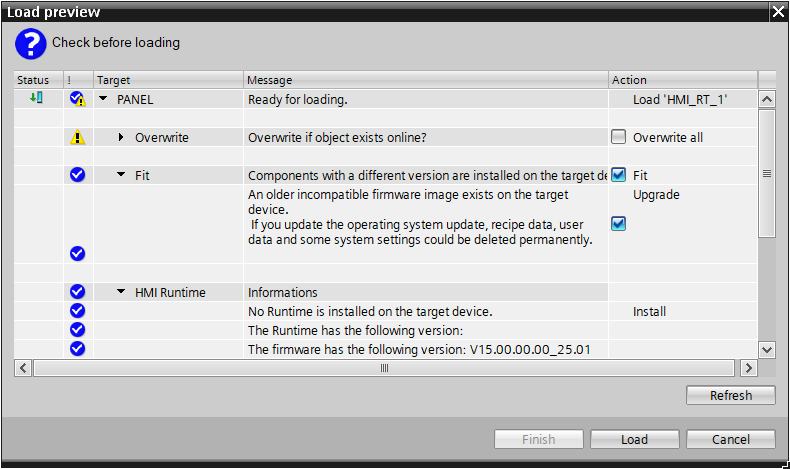

此时需要勾选“Fit”和“Upgrade”才能继续，如下图所示：
当勾选这两项，单击“Load”按钮后，可能会出现下面的情况：
由于缺少面板映像，下载失败。请安装缺失的面板映像。
如下图所示：
导致这种现象的原因是：编程电脑没有安装相应的博途面板映像。
从博途V16开始，映像文件被放在单独的文件夹（或.iso文件）中，默认是不安装的。
存放的博途V16/17面板映像的文件夹名称为：SIMATIC_WinCC_Panel_Images_Vx（x=16或17），这个文件夹也被称为DVD3；
存放更早面板映像的文件夹名称为：SIMATIC_WinCC_Legacy_Panel_Images_Vx，这个文件夹也被称为DVD4；
运行虚拟光驱解压相应的文件，然后到文件夹中找到其中的Start.exe文件并运行，即可安装相应的映像文件。
安装完成后，单击博途工具栏菜单“帮助”→“已安装的产品”，在弹出的对话框中单击“已安装软件的详细信息”，可以看到安装的映像文件。这样就可以正常下载、更新屏幕了。
好了，关于这个话题就和大家分享到这里。附上博途V17 STEP7、Wincc包含DVD3/4的下载地址：
