PLC基础篇之复杂数据类型：数组与字符串

前面的文章我们介绍了PLC的基本数据类型，讲解了“位”，“字”，“双字”和“整型”和“实型”的含义，今天这篇文章是数据类型的进阶篇，我们与大家讨论下复杂数据类型中的数组与字符串的概念。

什么是“数组”呢？数组（Array），是具有特定数目的、相同数据类型的元素的集合。从定义中可以看出，数组有两个特点：1）元素的数目是确定的；2）元素具有相同的数据类型。

“元素的数目是确定的”表示在声明数组时，必须为其指定数组的上限（元素序号的最大值）和下限（元素序号的最小值）；

“元素具有相同的数据类型”表示在声明数组时，必须为其指定基本数据类型，这种类型适用于数组中的每一个元素。

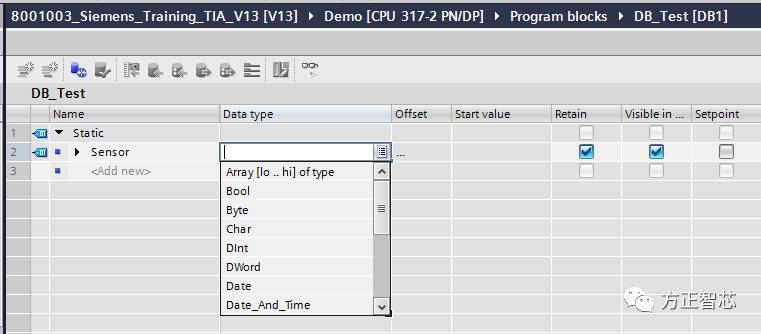

接下来我们看看如何在博途环境下声明数组？首先，新建一个DB块，然后在里面新建一个变量“sensor”，点击其右边的“数据类型（Data type）” ,你会看到数组的声明：Array[lo..hi] of type，如下图：

其中，“lo”表示数组的下限，“hi”表示数组的上限，“type”表示数组元素的基本数据类型。

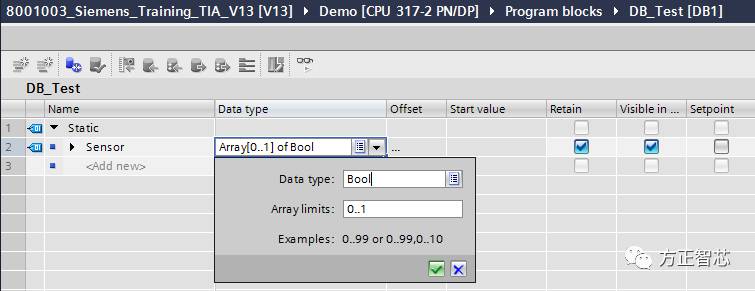

选中数组类型的声明，然后点击右边向下的箭头，会弹出一个小窗口，如下图：

在“数据类型（Data type）”中，可以选择元素的基本数据类型，假设我们选择“布尔型（Bool）”；在“数组界限（Array limits）”中可选择数组的上下限，同时，可以通过输入英文的逗号“,”来增加数组的维数；

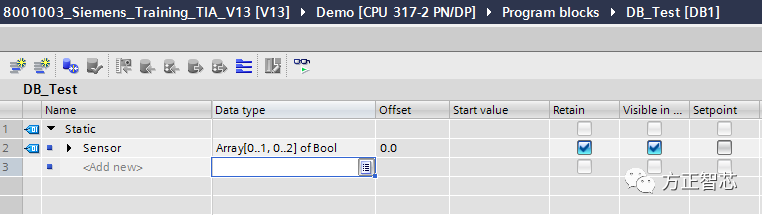

什么是数组的维数呢？通常我们使用的数组的维数为一，称为“一维数组”；一维数组的数据按照“行”和“列”进行排布，其中行数大于1，列数等于1；二维数组的数据按照“行”和“列”进行排布，其中行数和列数均大于1；三维数组的数据排布可以理解成三维空间，不但有“行”和“列”，还在垂直方向进行排布；还可以有四维等多维数组；但是请注意，数组维数的增加会导致其元素的数目成级数的增长，占用大量的内存，一般使用最多的是一维数组和二维数组。一个布尔型的二维数组的声明如下图：

这个数组，有两行三列，总计2x3=6个元素。

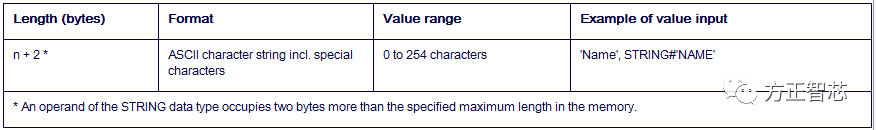

下面再来谈谈字符串（String）。字符串是字符（Char）的集合，用来存储诸如“姓名”、“VIN码”之类的数据，字符串有一定的长度。在西门子S7系列PLC中，对字符串结构的定义如下：

字符串的第一个字节，表示字符串能存放的最大字符的数目；第二个字节表示字符串的存放的实际字符的数目；从第三个字节开始，是字符串存放的字符数据（最多254个字符）；

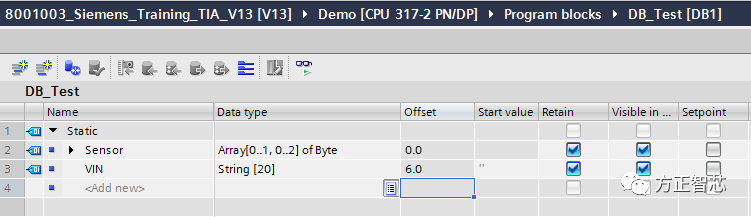

假设我们要声明一个长度为20的VIN码为字符串类型，可以在右边的“数据类型（Data type）”中选择“String”，然后在其后面写上“[20]”，如下图：

有关字符串的操作前面有文章介绍过，参考：STEP7中如何用简洁的代码获取字符串的长度

关于数组和字符串就先介绍到这里，相关参考文章：

PLC基础篇之数据类型（Data type）

PLC基础篇之常量与变量
