北岛夜话之前我曾经写过S7-300/400利用诊断错误组织块进行错误诊断的文章（见：如何使用中断组织块OB82对系统进行故障诊断？），由于S7-1200/1500的组织块接口有些不同，今天我们来介绍下在S7-1200/1500下利用诊断错误组织块来诊断模块错误的方法。

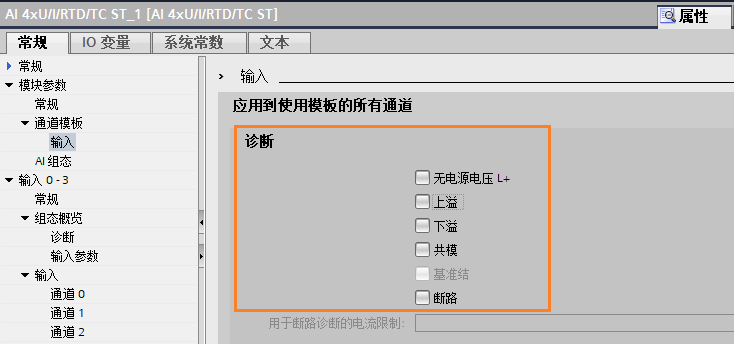

很多模块本身具有诊断功能，比如S7-1500的模拟量输入模块AI 4xU/I/RTD/TC，它是具有4个模拟量输入通道的模块，能接收电压/电流/热电阻/热电偶等模拟量信号（通过硬件配置选择不同的信号类型）。它集成了多种诊断功能，比如可以检测信号的上溢、下溢、断线、无电源电压等，如下图所示：
不过这些诊断功能默认是关闭的，当我们想激活某个诊断功能时，比如断线，需要手动勾选它。当勾选后，该功能就被激活。如果模块检测到该通道连接的传感器出现断线故障，它就会发送一个诊断中断给CPU。CPU接收到该诊断中断后，会尝试调用诊断错误组织块（OB82）。如果CPU没有找到该组织块，将进入停机模式。所以，要启用诊断并且不让CPU停机，首先要添加诊断错误组织块（OB82）并下载到CPU中。
添加的方法如下：

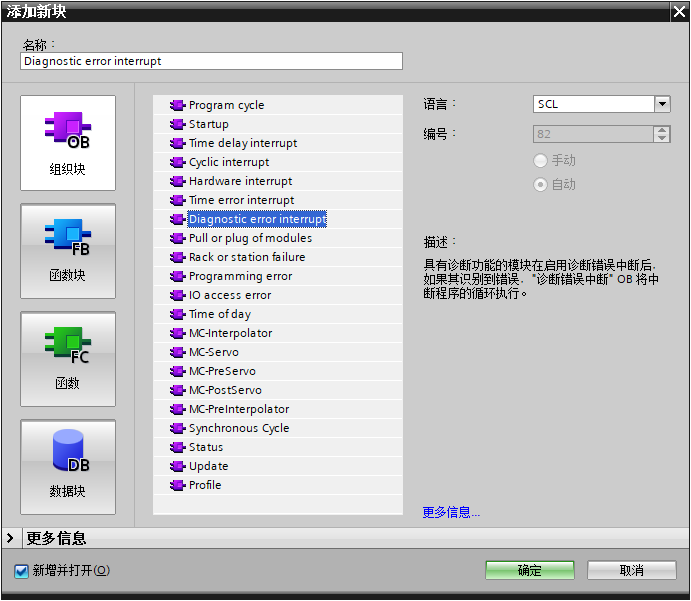

在项目树“程序块”双击“添加新块”，在弹出的对话框中选择“组织块”→“Diagnostic error interrupt（诊断错误中断）”，如下图所示：

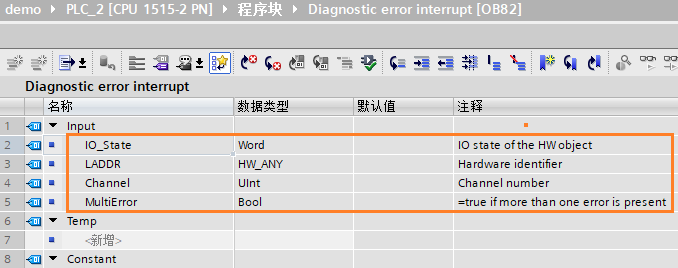

该组织块的输入参数如下图所示：
各参数的含义如下：
IO_State：表示模块的状态（16位）。第0位表示组态是否正确，1=正确，0=错误；第4位表示是否出现错误，1=有错误，0=无错误；第6位表示是否有I/O范围错误，1=有错误，0=无错误；
LADDR：模块的硬件标识符；
Channel：模块的通道编号；
MultiError：是否有多个错误，1=有，0=无；
CPU在接收到诊断错误中断后，会调用诊断错误中断组织块(OB82)，并且将相关的信息赋值给该组织块的输入参数，我们可以在组织块OB82中编写代码将相关信息保存到全局数据块中，以便在某个具体模块的中进行判断。

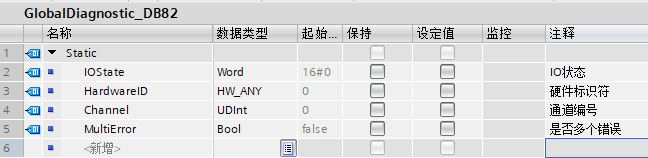

比如，我创建了全局数据块“GlobalDiagnostic_DB82”，如下图所示：

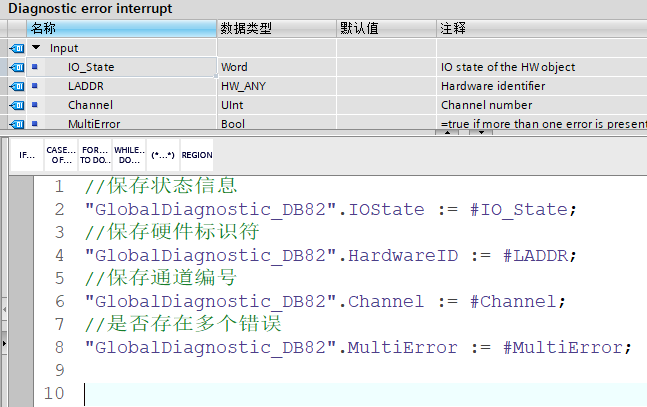

在OB82中编写代码如下：
在传感器的函数块中，可以通过与GlobalDiagnostic_DB82中的信息进行比较，获得模块的诊断信息，从而判断传感器是否发生断线等错误。如果有错误发生，可以触发报警提醒操作人员。
诊断错误中断组织块在错误发生时被操作系统调用一次，当错误消失后会再调用一次。如果有多个模块发生类似错误，只能当上一个错误消除后，才会触发下一个错误的消息。
