西门子STEP7和WinCC软件使用过程中可能遇到的问题及解决方法

今天这篇文章给大家介绍下我在使用西门子STEP7和WinCC软件中遇到的问题及解决的方法，包括SIMATIC Manager和博途两个平台。

问题1：SIMATIC Manger STEP7打开PLC程序时，系统提示“因区域/语言问题无法打开项目”（265:133），如下图所示：


解决方法：

你可以更改区域和语言选项，但这比较麻烦。简单的方法是：用记事本打开该项目下“Global”→"Language"文件，把第一行改成非零数字，然后保存即可。

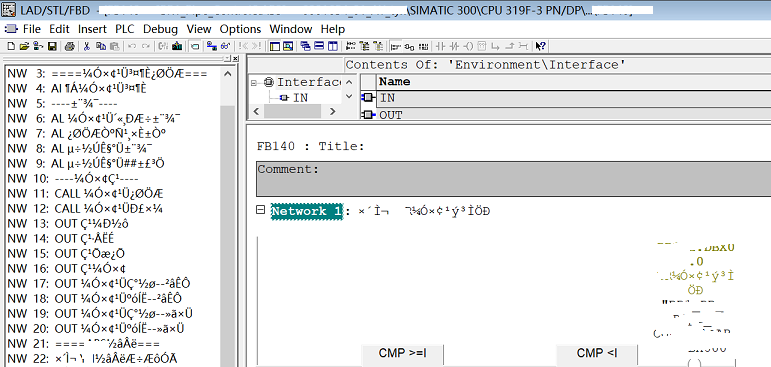

问题2：SIMATIC Manger STEP7打开程序后，汉字显示为乱码，如下图所示：


解决方法：

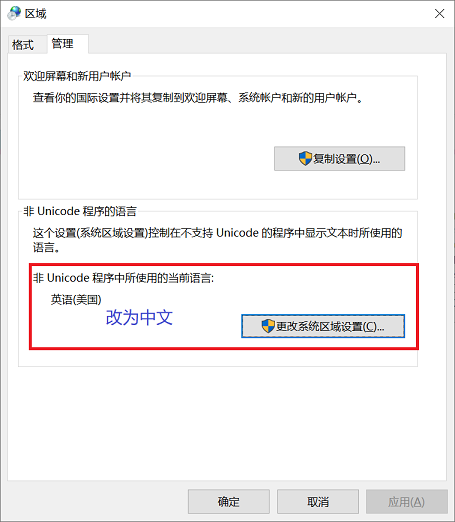

WIN10系统下打开“控制面板”→“时钟和区域”→“区域”→“管理”→“更改系统区域设置”，将其更改为“中文”。如下图所示


该方法同样适用于S7-200 SMART编程软件STEP7 Micro/WIN SMART。若你发现该软件打开后有很多乱码，请按照上述方法更改计算机的区域设置。

问题3：博途环境下使用WinCC下载屏幕程序后，发现屏幕上的字体变得非常小。

原因：这种情况多发生在有高清屏（高分辨率）的电脑，可能是激活了应用程序的高DPI缩放行为。

解决方法：

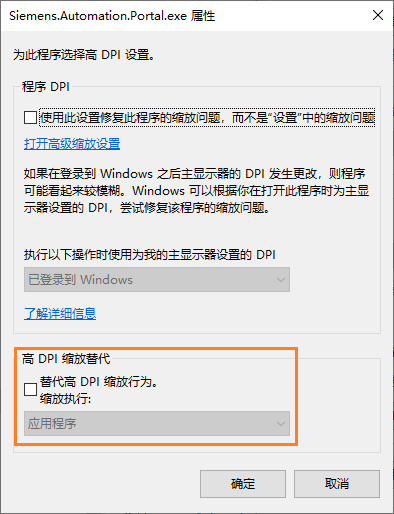

右键单击博途“属性”→“兼容性”→“更改高DPI设置”，取消“替代高DPI缩放行为”，如下图所示：


取消后程序界面可能会变得模糊，等下载完成后，可以再更改回来。如果该方法不奏效，可以试着更改下屏幕的分辨率看看。

另外要注意：在更改DPI缩放设置后，要将WinCC程序完全编译，然后再下载。

如果你在使用过程中还遇到其它问题，欢迎留言讨论。
