西门子SCL编程入门教程连载(19)——可变限值数组

收到后台一个小伙伴的疑问：

西门子S7-1200/1500是否支持动态数组？

我理解他说的动态数组，是指数组的上、下限值可动态修改。

我的回答是：不支持。

但是S7-1200/1500确实支持使用可变限值数组作为函数/函数块的参数。具体来说：

①对于函数块（FB）而言，仅其输入输出（InOut）参数支持可变限值数组；

②对于函数（FC）而言，其输入、输出及输入/输出参数都支持可变限值数组；

今天这篇文章，我们来详细聊聊可变限值数组。

在西门子S7-1200/1500 SCL语言编程中，数组是一种复杂数据类型，它是数量固定的、数据类型相同的元素的集合。数组有两大特点：

①元素数量是固定的；

②元素的数据类型是相同的；

数组可以是一维的，也可以是多维的。一维数组的定义采用下面的格式：

Array[下限..上限] of <数据类型>

一旦数组的上、下限值确定了，数组中元素的数量也就确定了。我们可以在数据块（DB）、函数块（FB）的静态变量、临时变量区中声明数组。比如下图中我们在数据块DBRcvData中声明了一个具有100个字节的数组arrRcv：

数组arrRcv的下限值是1，上限值是100。一旦定义完成，我们没有办法在运行过程中动态修改它的上、下限值。

在一些计算机高级语言中，比如VB，可以在运行过程中动态修改数组的维度（上限值）。比如下面的VB代码定义了一个下限值为0，上限值为100的整数数组（该数组具有101个元素）：

 Dim tmpArray (100) As Integer

使用ReDim语句可以动态修改该数组的上限值，比如下面的代码将其上限值修改为199：

 ReDim tmpArray(199)

目前S7-1200/1500并不支持这种动态修改，这也是我对那位小伙伴问题的回答。

不过，虽然不支持动态修改数组限值，我们却可以在参数传递时使用可变限值数组。

可变限值数组是指用通配符（*）取代数组的上、下限值，一维可变限值数组格式如下：

Array[*] of <数据类型>

类似的，二维可变限值数组的格式如下：

Array[*,*] of <数据类型>

S7-1200/1500最多支持6维数组。

可变限值数组仅可用于参数的传递。比如我之前的文章《西门子SCL语言编程实例——冒泡排序》就用到了可变限值数组，如下图所示：

可变限值数组仅是一个接口（形参），在实际使用时需要为其赋值（实参）才能正常工作。实参的数据类型、维数要与形参相同，即数组的结构要相同。

比如在上述冒泡排序的文章中，我们在DB200中定义了数组arraySort，如下图所示：

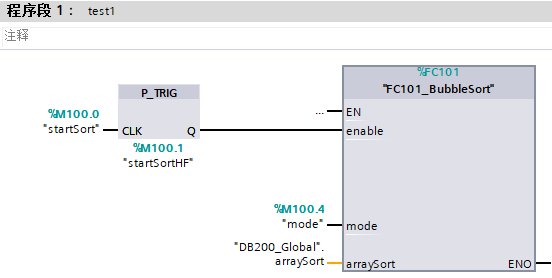

在主程序中调用函数FC101_BubbleSort，为其形参“arraySort”赋值“DB200_Global.arraySort”，如下图所示：

对于可变限值数组，很多时候需要知道其上、下限值。可以使用系统提供的指令LOWER_BOUND读取其下限值，使用UPPER_BOUND读取其上限值。这两个指令都支持多维数组。

我之前还写过一篇数组及其指令的文章，链接如下：

好了，关于S7-1200/1500的可变限值数组就先介绍到这里。我的书《西门子S7-1200/1500 PLC SCL语言编程 ——从入门到精通》的第10章复杂数据类型也有介绍，如果你感兴趣的话，可以点击链接看看。
