PLC模块的使用,通常可以分为两部分:首先硬件上要正确的电气连接,其次在软件上要进行相应的配置(组态)和编程。在文章《如何使用SM1232将模拟量信号输出到执行机构中?》中我们介绍了S7 1200的模拟量输出模块SM1232的电气接线,今天这篇文章我们来谈谈SM1232的硬件组态和软件编程。

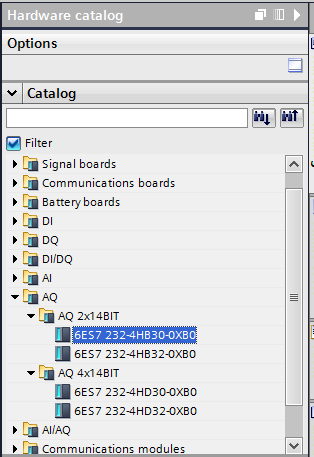

在博途V13的硬件组态目录(Hardware catalog)中,找到模拟量输出模块“AQ”,点击展开子目录,有两种类型:“AQ 2x14 BIT”和“AQ 4x14 BIT”,每一个类型中有两个版本,需要根据项目实际的硬件进行选择,如下图:

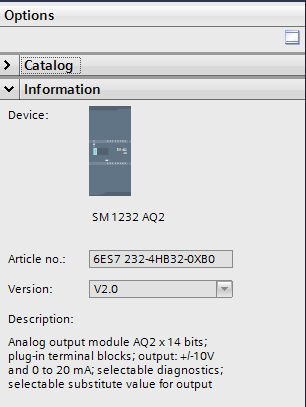

这里我们选择二通道类型(AQ 2x 14 BIT)的第二种版本,它的信息如下:

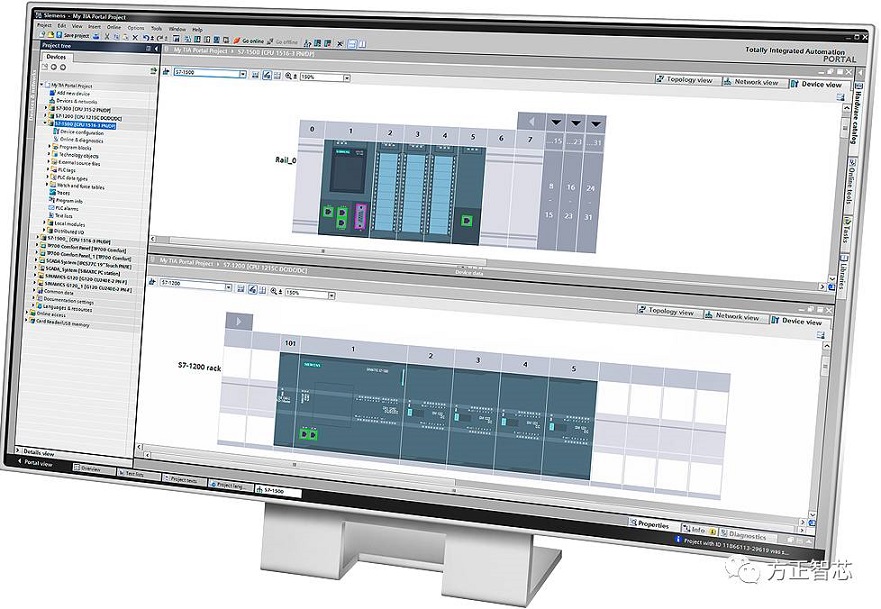

双击后,可以将其添加到硬件组态的CPU右侧,如下图:

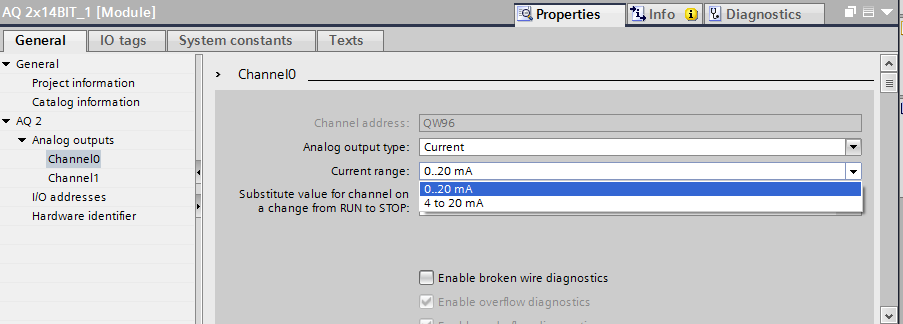

在其属性(Properties)框中,我们首先需要配置模拟量输出的类型。点击相应的通道,比如“通道0(Channel0)”,在右侧的“模拟量输出类型(Analog output type)”中,可以选择“电流(Current)”或者“电压(Voltage)”。假设我们选择“电流(Current)”,在第二行可以选择“电流输出范围(Current range)”,有“0-20mA”和“4-20mA”两种,通常我们都是选择“4-20mA”(参考:为什么工业现场的模拟量信号多使用4-20mA的电流信号?)。

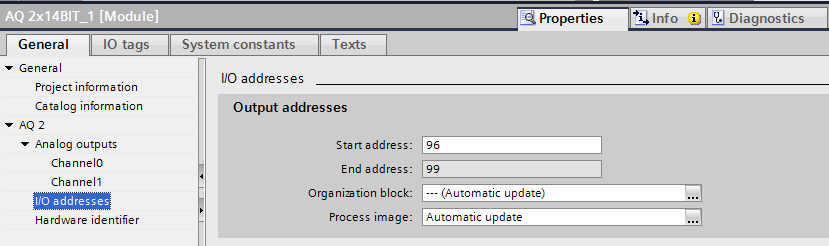

另外,如果你需要更改模拟量的输出地址,可以在“I/O地址(I/O address)”中修改(当然,你也可以使用默认地址),如下图:

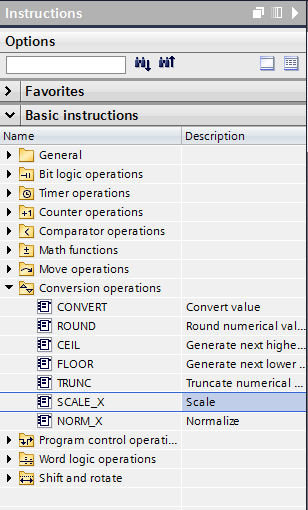

硬件组态完成后,接下来就需要进行软件编程。我们需要两个指令:SCALE_X和NORM_X,下图是指令列表:

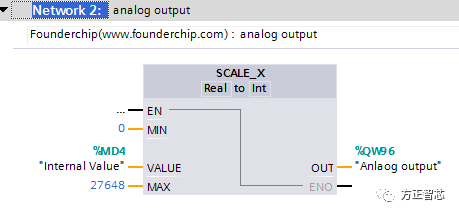

首先,我们把指令“SCALE_X”添加到项目的功能块(FB)中。该指令把工程值转换成模拟值,因为我们选择的是电流输出,属于单极性输出,其范围为0~27648,所以“MIN”引脚设置为“0”,“MAX”引脚设置为“27648”,“OUT”引脚的值为模块的地址(QW96);

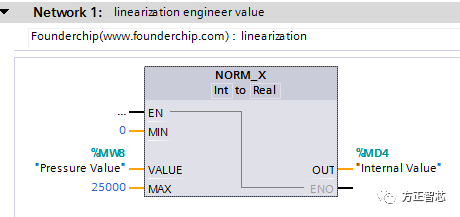

“SCALE_X”指令中的“VALUE”值,是线性化转换后的浮点数,取值范围0.0~1.0,需要使用指令“NORM_X”获取,如下图:
假设项目需要输出的压力范围为0~25000mbar,则“MIN”设置为“0”,“MAX”设置为“25000”,“VALUE”为需要的压力工程值(MW8),则“OUT”为线性化后的输出值(MD4)。
关于SM1232的组态和编程就介绍到这里,相关参考文章:
