怎样将S7-200 SMART作为智能设备使用？

西门子今年（2020年）1月份推出了S7-200 SMART V2.5固件版本，从该版本开始，标准型CPU开始支持作为智能设备（I-Device）使用。今天这篇文章，我想给大家介绍下如何使用S7-200 SMART的智能设备功能。

本文我们将介绍如下几个内容：

1、什么是智能设备（I-Device）？

2、智能设备（I-Device）有哪些特点？

3、S7-200 SMART的智能设备功能介绍；

4、CPU ST20智能设备功能示例；

1、什么是智能设备（I-Device）？

"智能设备"的英文名称为"Intelligent Device"，简写为"I-Device"。

本文所说的"智能设备"，是指PROFINET网络中的设备，全称是"PROFINET智能设备"，或者"PROFINET I-Device"。

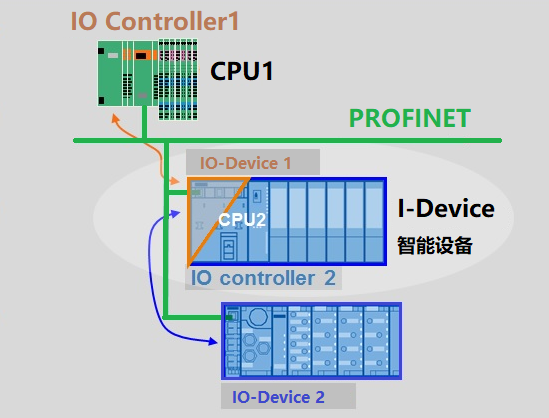

PROFINET网络中的设备可以分为IO控制器（IO-Controller)和IO设备(IO-Device)两类。有些IO控制器既可以作为下级PROFINET网络的控制器，也可以作为上级PROFINET网络的IO设备，我们把这类IO控制器称为智能设备“I-Device”。例如：下面这张图的CPU2就是CPU1的一个智能设备（I-Device）：

2、智能设备（I-Device）有哪些特点？

1)、智能设备本身既是IO控制器，也是IO设备；

2)、不需要编程，只需要组态数据交换区并导出GSD文件即可实现两个控制器之间的数据交换；

3)、可以节省一个PN/PN耦合器；

3、S7-200 SMART的智能设备功能介绍
从V2.5固件版本开始，S7-200 SMART标准型CPU支持智能设备功能：支持1个IO控制器，可配置的最大输入存储区为128个字节，地址范围：I1152.0~I1279.7；可配置的最大输出存储区为128个字节，地址范围：Q1152.0~Q1279.7；

4、CPU ST20智能设备功能示例

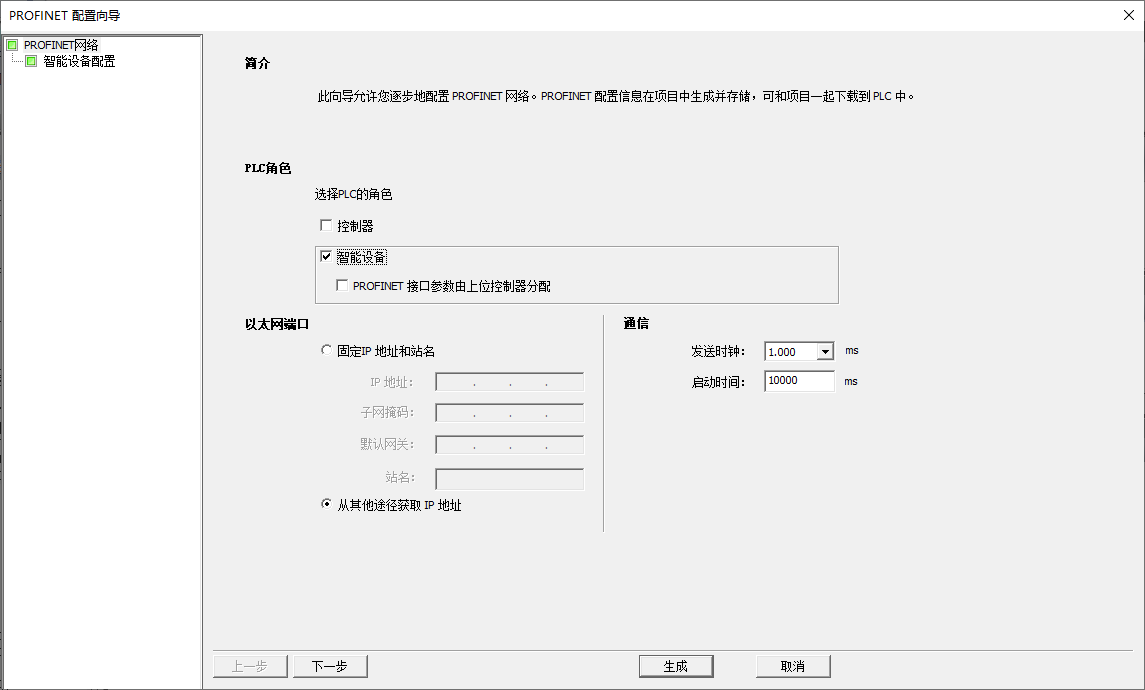

我们就使用CPU ST20来介绍下智能设备（I-Device）功能的使用。

假设我们要用CPU ST20做智能设备与S7-1200的CPU1215C的IO控制器做数据交换，CPU ST20输出20个字节，输入28个字节；相应的，CPU1215C输出28个字节，输入20个字节，如下表所示：
