北岛夜话前面的文章中我们曾说过Profinet有专门的四芯网线来构建网络。但Profinet的网线还是比较贵的，并且需要专用的网线连接器。现场考虑到成本问题，在一些要求不是很高的场合，有的厂家会使用普通的以太网网线来代替Profinet网线。如果是这样，就有一个问题，应该使用直通线还是交叉线呢？
什么是直通线？什么又是交叉线呢？要说明这个问题，首先要了解网线的线序。我们知道百兆以太网100BASE-TX的传输介质是双绞线，每一条网线由四对双绞线组成，分别是：绿对、蓝对、橙对、棕对，这四对双绞线可以构成不同的线序。国际电信工业联盟和电子工业联盟（TIA/EIA）公布了四种双绞线线序：T568A、T568B、USOC(8)、USOC(6)，常用的是T568B和T568A。
T568A线序为：白绿 、绿、 白橙、 蓝、 白蓝、 橙、 白棕、 棕；
T568B线序为：白橙 、橙 、白绿、 蓝 、白蓝、 绿、 白棕、 棕；

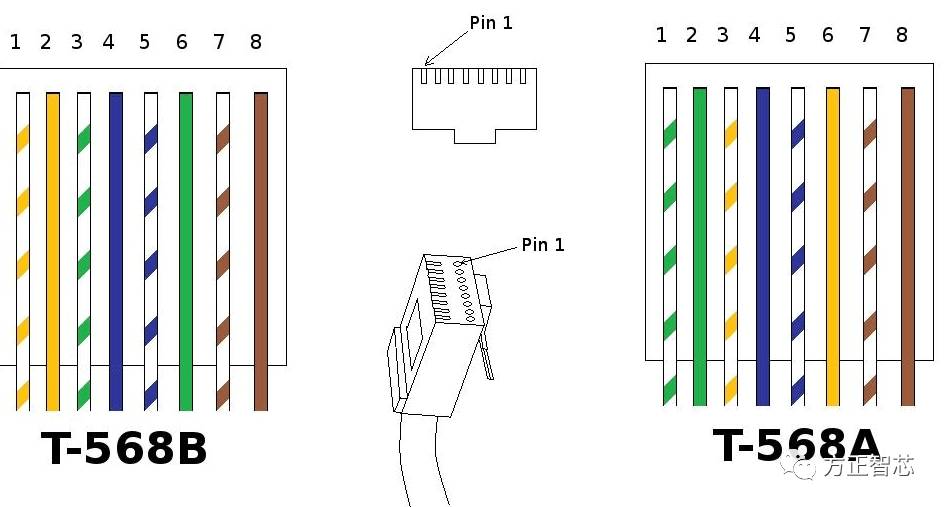

下图是一个直观的说明：
有了线序的概念，现在我们来谈谈直通线和交叉线。直通线又称为直连线，是网线的两端的双绞线线序相同的线。比如：两端都是T568A或者都是T568B。由于向后兼容的问题，使用最多的是T568B的线序。

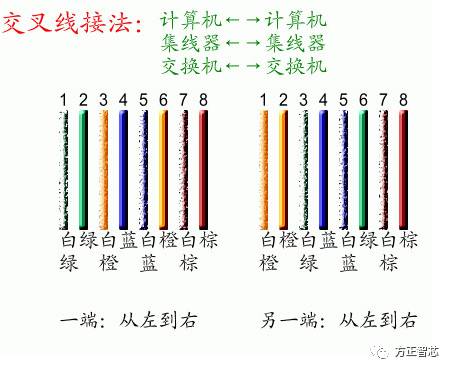

交叉线是指网线的一端是T568A线序，而另一端是T568B线序（两端线序不同）。
那么在什么情况下使用交叉线？在什么情况下使用直通线呢？一般遵循这个原则：同种设备之间使用交叉线，不同种设备之间使用直通线（直连线）。比如：电脑和电脑，交换机和交换机用交叉线；
计算机跟交换机之间采用直通线连接；
现在回到本文标题的问题：连接Profinet交换机应使用交叉线还是直连线（直通线）？我的回答是：都可以。为什么呢？因为Profinet交换机有网线线序自动适应的功能，它会自动检查网线的线序并做相应的匹配，所以使用交叉线或直连线都可以连接。我们日常使用最多的是T568B的直通线（直连线）。
看了这篇文章，是不是又搞清楚了一个本来有点模糊的概念呢？
