北岛夜话工业以太网在现场的使用已经很普遍了，交换机作为网络的重要组成元器件，在当今工业自动化中起着重要的作用。工业现场的交换机可以分为两类：非管理型和管理型。一般设备内部网络，比如CPU、各分布式模块之间进行数据交换使用的是非管理型交换机；而设备与工厂网络之间的通信采用的是管理型交换机。那么，非管理型交换机和管理型交换机有什么区别呢？今天我们就来聊聊这个话题。
1、非管理型交换机
非管理型交换机，也称为非网管型交换机，它是一种工作在OSI网络参考模型第二层（数据链路层）的网络交换设备。非管理型交换机的数据转发是基于MAC地址的，它可以识别数据包中的MAC地址，并根据其内部保存的MAC地址表将数据发送到相应的端口（初始状态，当MAC地址表为空的时候，交换机会将数据广播到所有的端口。随着数据的发送和接受，逐步建立MAC地址与端口的关系，并根据实际情况及时更新）。
非管理型交换机属于即插即用设备，不支持路由管理；不能划分VLAN；由于不识别IP报头，所有节点只能划分到同一个子网中；
非管理型交换机价格相对便宜，使用方便，适合用于设备内部网络，比如PROFINET各网络节点的数据交换。

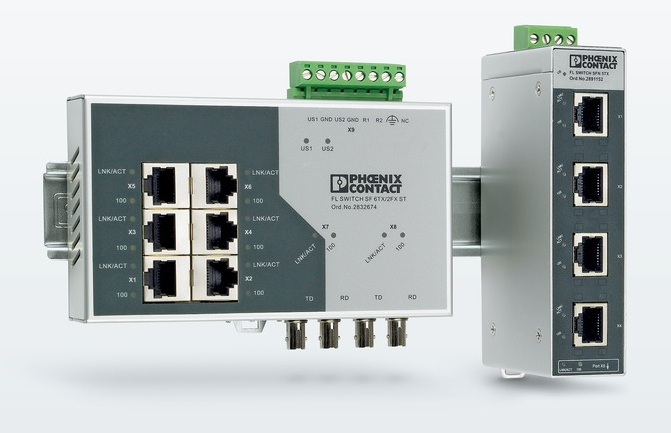

下面这张图是菲尼克斯非管理型SF交换机和SFN交换机的外观图：
2、管理型交换机
管理型交换机也称为网管型交换机，它是相对与非管理型交换机而言的。管理型交换机工作在OSI网络参考模型的第三层（网络层），支持VLAN划分，支持路由功能，支持SNMP协议（简单网络管理协议），可以通过web来进行配置。
能划分VLAN是管理型交换机的特点之一。VLAN是英文"Virtual Local Area Network"的缩写，中文翻译为"虚拟局域网"。
通过划分VLAN，可以将交换机所连接的局域网从逻辑上划分成不同的子网（Subnet），各子网之间不能直接通信，从而有效的隔离网络风暴，增强了网络的安全性。VLAN还增加了网络管理的灵活性，只需要从软件上配置就可以更改设备所属网络，不需要物理连线上的更改。
支持路由功能是管理型交换机的另一个特点。路由功能可以分析报文中的IP地址，并根据交换机内部的路由表进行数据转发，可以实现不同子网之间的数据交换。
管理型交换机相对非管理型交换机提供了更多的功能，价格也贵些。

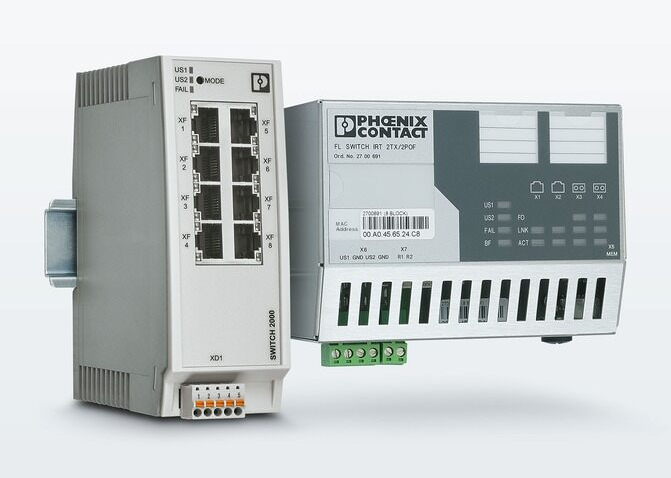

下面这张图是菲尼克斯2000型管理型交换机的外观图：
好了，关于管理型和非管理型交换机就先介绍这么多。欢迎扫描下方的二维码关注我们的微信公众号。
