如何修改触摸屏HMI的IP地址

现场项目有三个西门子TP900 Comfort的触摸屏，它们被连接到同一个Profinet网络中，触摸屏的程序用博途(TIA Portal)V13编写，根据项目的要求，三个屏幕使用同一个程序。

一般情况下，触摸屏的程序都是在内部调试时写的，现场调试再根据实际情况做些修改。这不，我就在现场对一些画面和变量进行了修改，准备下载到触摸屏里。

下载前我习惯性的搜索了一下三个触摸屏的地址，IP地址显示A屏的为192.168.0.5，B屏的为192.168.0.10，C屏的为192.168.0.15，没有什么问题，于是我选中了B屏，下载程序。现在博途(TIA Portal)到Comfort屏的程序下载还是很快的，分分钟程序就下载完毕了。

当我走到触摸屏前检查的时候，发现触摸屏似乎不是在线状态，很多应该和PLC交换数据的画面的颜色没有任何变化，经验告诉我：现在网络中出现了IP地址冲突的问题。于是我打开了B屏的IP地址的设置界面，额？B屏的IP是居然是192.168.0.15？什么情况？这不是C屏的IP吗？之前我检查B屏的IP是192.168.0.10，难道下载屏幕程序把触摸屏的IP地址也修改了？

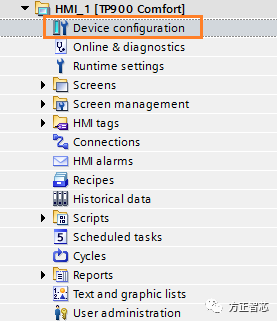

等等，让我想一下，博途似乎有这个功能哦。于是我打开程序，在设备配置(Device configue)找到触摸屏TP900 Comfort；

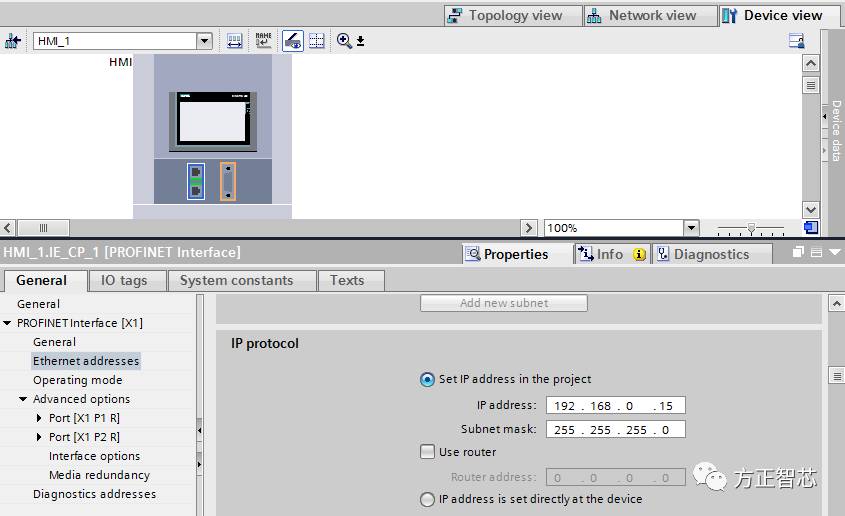

点击[PROFINET Interface X1]，我发现网络地址(Ethernet address)的IP协议中选中了"Set IP address in the project"，

难怪了，这样设置的话，程序下载到哪个触摸屏，哪个屏幕的IP地址就被修改成设置的IP了。可是我不想用项目的程序来设置触摸屏的IP地址，我希望在屏幕中手动设置。于是我取消原来的选项，点击"直接在设备中设置IP地址(IP address is set directly at the device)"，OK了，保存，编译。

然后在B屏中手动把IP地址修改成原来的192.168.0.10，下载程序。好了，触摸屏与PLC通信正常，没有IP冲突了。

本篇调试故事会小总结：

博途(TIA Portal)中可以通过项目来设置触摸屏(HMI)的IP地址，当同一个程序要下载到多个触摸屏的时候，若要使用该功能，请记得在下载之前把IP地址进行修改，否则会引起网络中IP地址冲突的问题。你也可以选择"直接在设备中设置IP地址(IP address is set directly at the device)"，然后在触摸屏(HMI)中手动设置下IP地址就可以了。

今天的调试小故事就先分享到这里啦。
