理解S7-200 Smart的寻址方式(2)

上一篇文章我们介绍了S7-200 Smart的直接寻址，今天这篇文章，我们来介绍下间接寻址。

间接寻址是利用指针来访问存储器中数据的寻址方式。

什么是指针呢？

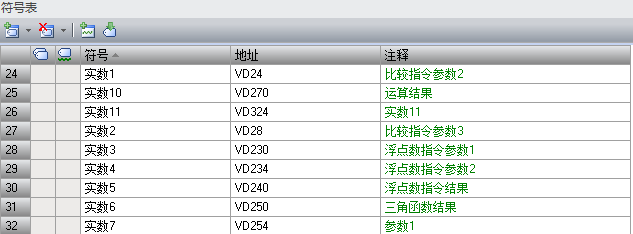

PLC程序中所定义的变量，或者说符号，都有明确的地址。比如下面的符号表：

变量“实数1”的地址是VD24，变量“实数10”的地址是VD270。可以看出，地址与变量是一一对应的关系，通过地址就能找到该变量，也可以说，地址指向该变量。因此，地址被形象化的称为“指针”。变量的指针，就是变量的地址。例如，地址“VD270”指向变量“实数10”，因此“实数10”的指针就是“VD270”。

接下来还要介绍另一个概念：指针变量。

我们知道，整型变量中存放的是整数，实型变量中存放的是实数；同样的，指针变量中存放的是指针。刚刚我们介绍过，指针其实就是地址，因此指针变量中存放的是另一个变量的地址。也可以说，指针变量指向另一个变量。

在S7-200 Smart中，指针变量可以存放在变量存储区（V）、局部存储区（L）或者累加器（AC0，AC1，AC2和AC3）中。

可以使用双字移动指令（MOV_DW）来给指针变量赋值。指针变量的赋值要使用取地址符号：&。

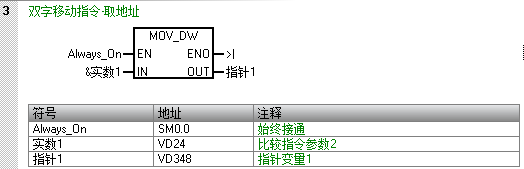

符号“&”用来获取变量的地址，例如下面的代码：
