S7-1200与S7-200 Smart的S7通信(2)-指令编程

前面的文章我们介绍了S7-1200与S7-200 Smart进行S7通信（S7 Communication）所需要的硬件环境及硬件组态的配置。今天这篇文章，我们来介绍下如何编程来实现两者之间的S7单边通信。

本例程使用TIA博途（Portal）V13进行编程。S7-200 Smart的CPU ST40作为服务器（Server），S7-1200 的CPU 1215C作为客户端（Client）。我们仅需要在CPU1215C一侧进行配置和编程。

打开TIA博途（Portal）V13，添加通信所需要的DB块：DB1和DB2。

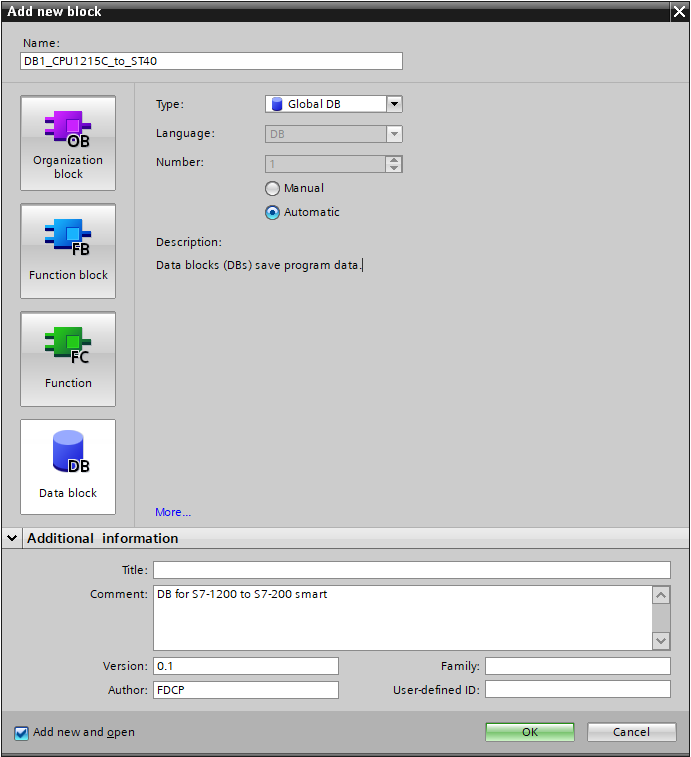

DB1是CPU1215C发送到ST40的数据块，如下图：

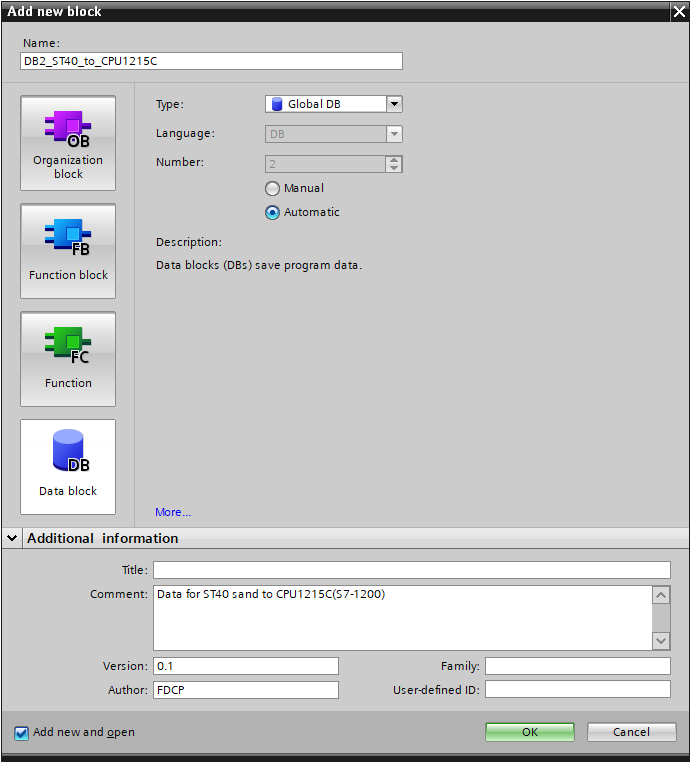

DB2是用来接收ST40的数据块，如下图：

在DB1和DB2中分别添加100个字节的数据；

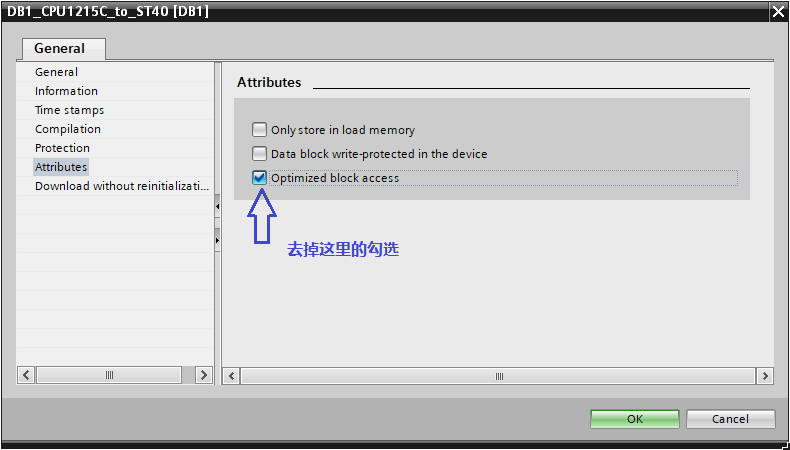

为了能保证通信正常进行，需要修改DB1和DB2的属性。取消【优化的块访问(Optimized block access)】的勾选，如下图：

接下来进行S7通信指令的编程。可以新建一个FB/FC用来存放S7通信指令，本例程我们直接将指令写到组织块OB1中。

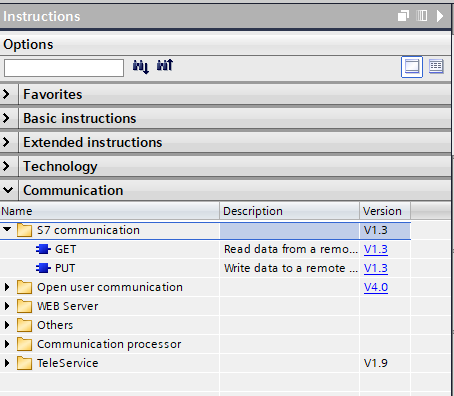

在右侧的指令列表中找到S7通信指令PUT和GET，如下图：

PUT指令用来将本地数据发送到服务器端（ST40）；GET指令用来从服务器端（ST40）获取数据并保存到本地；

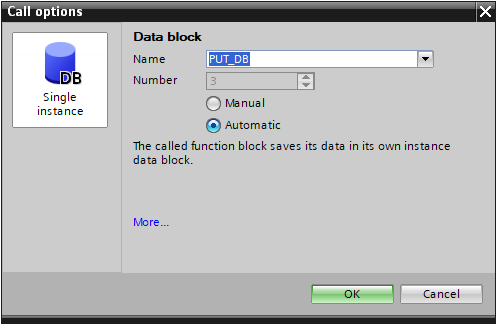

首先，我们从指令框中拖拽PUT指令到OB1中，系统会自动提示添加PUT指令的背景DB块"PUT_DB"，如下图：

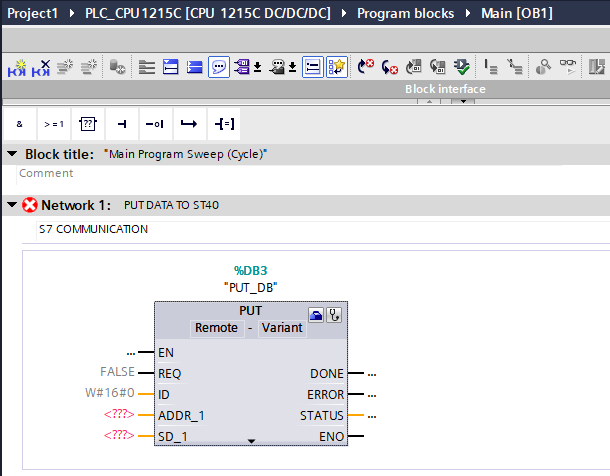

新添加的PUT指令如下图：

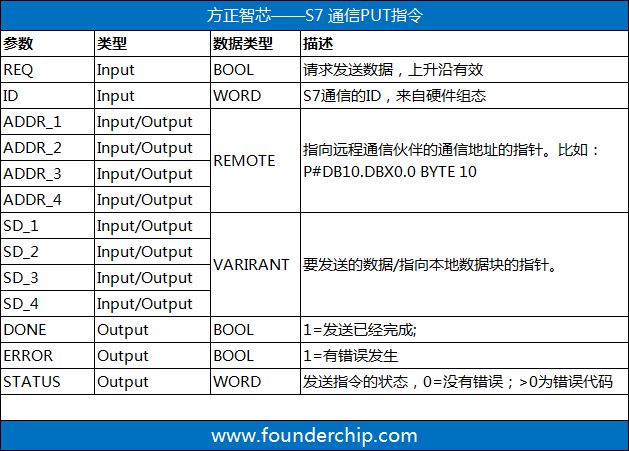

该指令各引脚(参数)的含义如下：

在PUT指令中，我们使用M0.0的上升沿来触发数据发送；通信伙伴S7-200 Smart ST40的VB0~VB99对应DB1.DB0~DB99；发送数据存放在CPU 1215C的DB1的前100个字节中；

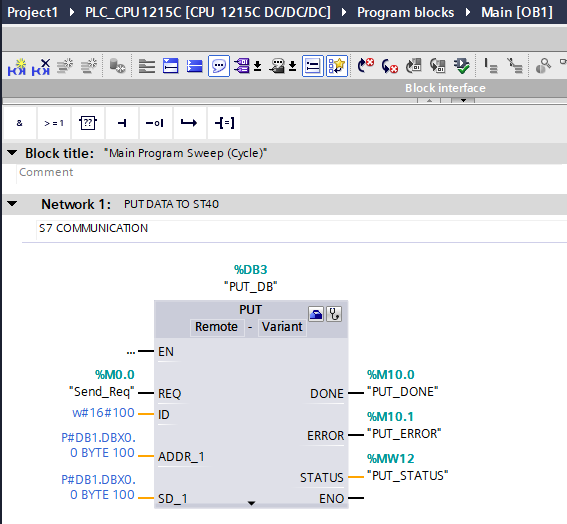

完整PUT指令如下图：

同样的方法将GET指令拖放到OB1中。

GET指令各参数的含义如下面的表格：

在GET指令中，我们使用M0.1的上升沿来触发数据接收；通信伙伴S7-200 Smart ST40的VB100~VB199对应DB1.DB100~DB199；接收的数据存放到CPU1215C的DB2的前100个字节中。

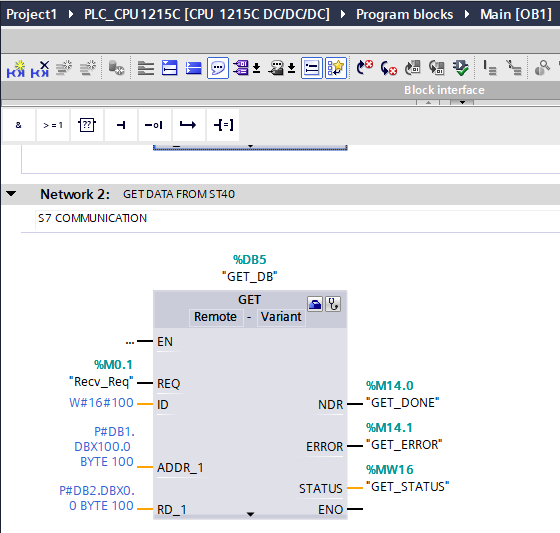

完整GET指令如下图：

好了，关于S7-1200与S7-200 Smart的S7单边通信就先介绍到这里。欢迎扫描下方的二维码关注我们的微信公众号。
