S7-200 Smart的紧凑型CPU能连接以太网吗？

我们知道，SIMATIC S7-200 Smart的CPU模块有标准型和紧凑型（经济型）之分。前面的文章我们曾介绍过标准型CPU模块——ST40：它能连接扩展模块、能使用以太网进行通信。那么紧凑型CPU有什么特点呢？能使用以太网通信吗？今天这篇文章，我们以CR60s为例，来介绍下紧凑型CPU模块的特点。

CR60s的全称是“CPU CR60s AC/DC/Relay”，“CR60s”中的字母“C”是英文“Compact”的缩写，表示“紧凑型”；“R”是“Relay”的缩写，表示其输出方式为继电器输出；“60”表示CPU模块本身集成了60个数字量输入/输出通道；其中输入/输出的比例为3:2，因此CPU CR60s模块本身集成了36个数字量输入通道、24个数字量输出通道；小写字母“s”是英文“serial”的缩写，表示该模块仅支持使用串口进行程序下载；“AC/DC/Relay”中的“AC”表示其供电方式为交流电、“DC”表示CPU模块本身集成的输入通道为直流输入；“Relay”表示其输出方式为继电器输出；

CPU CR60s的外观如下图：

与CPU ST40相同，CPU CR60s的左下角也是RS485的接口，编号为X20。

这个RS485接口，是CR60s唯一的对外通信接口。包括如下几个功能：

1）连接人机界面（HMI）和变频器；

2）CPU程序的上传和下载；

3） 支持Modbus-RTU协议、USS协议、自由口通信协议；

4）不支持Profibus通信协议；

在X20的右边是一个端盖，打开盖子可以看到两个接线端子排：左边为X12，右边为X13，均为继电器输出通道的接线端子排。

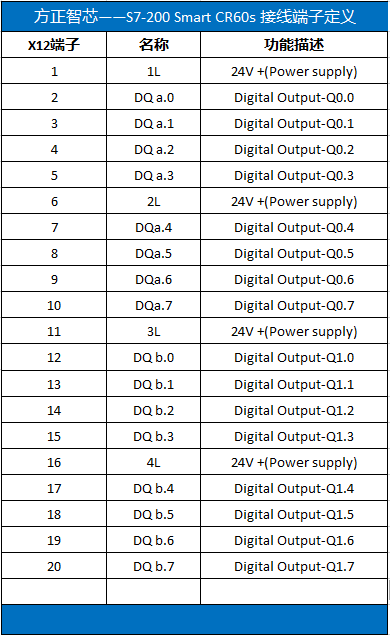

X12总共有20个端子，各端子的定义见下面的表格：

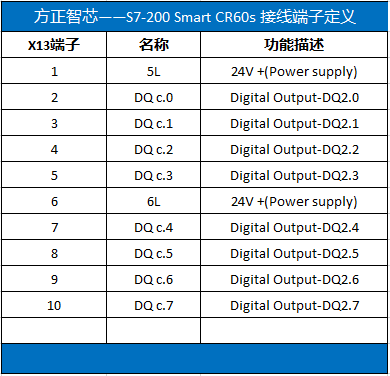

X13总共有10个接线端子，各端子的定义见下面的表格：

CPU模块的上部端盖内也有两个端子排：左边为X10，右边为X11，均为数字量输入接线端子排；

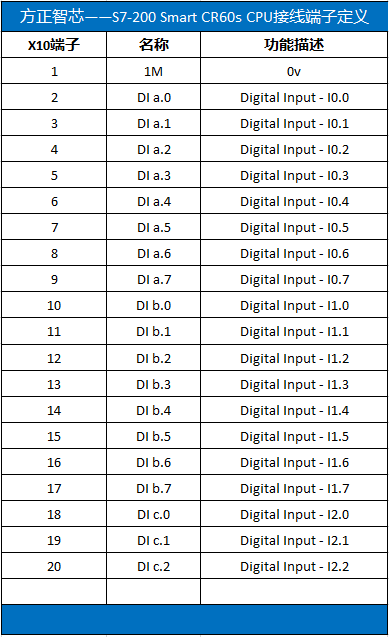

X10总共有20个接线端子，各端子的定义如下表：

X11总共有20个接线端子，其中第18、19号端子用来给CPU模块供电。

CR60s使用120~240V的交流电作为电源，18号端子连接相线（L），19号端子连接中性线（N），20号端子为功能性接地。

X11-1到X11-17号，均为数字量输入端子；

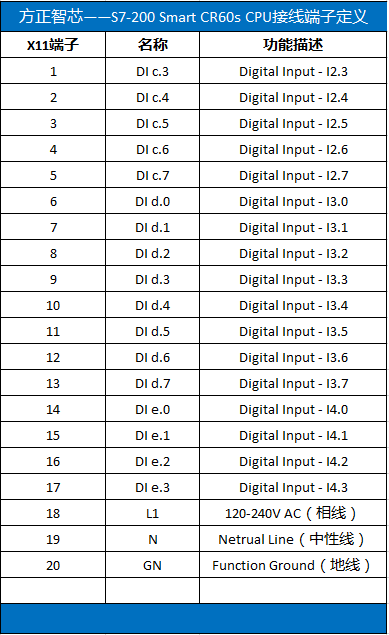

X11的端子定义见下面的表格：

CR60s的输入通道内部集成了双向二极管，因此即支持源型输入，也支持漏型输入方式。（参考文章：基础 | 漏型输入和源型输入有什么区别？）

下面这张图是CR60s的接线示意图，图中数字量输入部分采用的是漏型输入接线方式：

从内部资源来看，CPU CR60s具有如下几个特点：

1）用户程序存储区（User Memory-program）的大小为12 KB；用户数据存储区（User Memory-data）的大小为8 KB；保持存储区的大小为2 KB；

2）系统存储区中过程输入缓存区的大小为256位（bits）、过程输出缓存区的大小为256位（bits）；位存储区的大小为256位（bits）；

3）CR60s集成了4个高速计数器（HSC），单相最高输入频率100 kHz，A/B相输入频率50kHz；

4）CR60s没有高速脉冲输出功能；

4）不支持信号模块的扩展；不支持信号板的扩展；
5）没有集成以太网网口，不能进行以太网通信；

好了，关于S7-200 Smart的紧凑型CPU CR60s就先介绍到这里。欢迎扫描下方的二维码关注我们的微信公众号。
