STEP7获取字符串的长度

西门子的PLC编程软件支持丰富的数据类型，多种编程语言，可以让编程人员充分的发挥自己的聪明才智，简洁高效的完成设计。今天我们来聊聊STEP7中的字符串数据类型，并跟大家分享一个使用简洁的代码获取字符串长度的小技巧。

我们先来看看字符串(STRING)的类型定义：

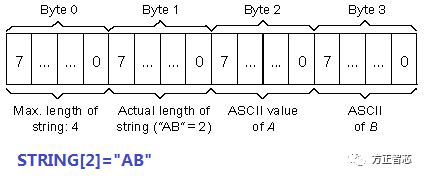

在STEP7中，字符串是N个字符(CHAR)的集合，N的范围从0到254，字符串占用的存储空间为N+2个字节。为什么N个字节长度的字符串，要占用N+2个字节的存储空间呢？这是因为STEP7规定字符串的第0个字节和第1个字节是用来表示该字符串的长度的，从第2个字节开始，才用来存储字符串的字符。规定如下：第0个字节(Byte0)表示该字符串的最大长度；第1个字节(Byte1)表示该字符串的实际长度。举个例子来说：假设我们定义了一个字符串STRING[2]="AB"，那么第0个字节(Byte0)的值为4；第1个字节(Byte1)的值为2；第2个字节(Byte2)的值为65("A"的ASCII码)；第3个字节(Byte3)的值为66("B"的ASCII码)，如下图：

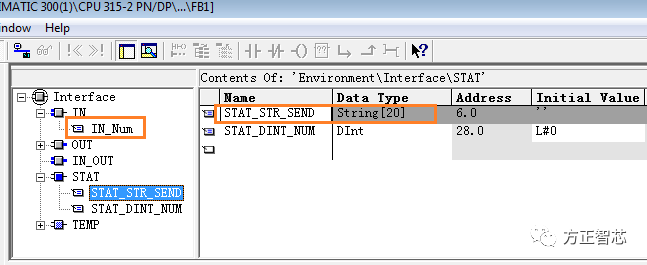

在实际的通信中，有时候我们需要把接收到的字符串(STRING)类型的数据转换成整形数据来进行一些运算处理，完成之后又需要把整形数据转换成字符串发送出去；对于这些需求，STEP7提供了两个很有用的函数FC5和FC37；为了说明怎么使用我们先来创建一个FB块，它的输入参数和静态变量参数如下：

使用系统库中的IEC函数FC5可以把双整形变量(DINT)转换成字符串(STRING)；

转换成字符串后，我们想知道字符的实际长度是多少？可以有两个方法：

第一种：可以调用IEC函数FC21，把转换后的字符串作为参数输入给"S"形参，则"RET_VAL"中便可获得字符串的实际长度；

这是最常规的做法；

第二种方法是我想跟大家分享的一个小技巧，它基于我们对字符串(STRING)这种数据类型的理解，既然我们知道一个字符串的BYTE1里面的值存放的就是字符串的实际值，而字符串又是字符的集合(数组)，那么是不是直接访问数组的第1位就能获取字符串的实际长度呢？如下图：我们可以用两句简单的代码，就获取到字符串变量"#STAT_STR_SEND"的实际长度，省去了调用系统函数的繁琐，是不是很简洁高效？
