认识SIMATIC ET200SP的串口模块--CM PtP

今天这篇文章,我们来介绍下SIMATIC ET200SP的串口通信模块--CM PtP。

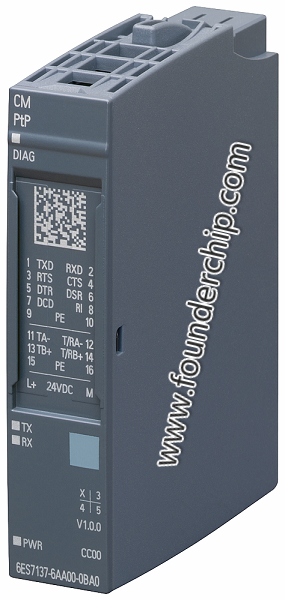

CM PtP模块是SIMATIC ET200SP用于串口通信的模块,它可用于RS232C接口、RS422接口或者RS485接口,支持的协议包括:ASCII协议、USS协议、3964(R)协议及Modbus(主站、从站)协议。CM PtP模块的外观如下图:


CM PtP模块的上端有一个诊断(DIAG)LED指示灯,当CM模块刚上电时,LED灯为绿色闪烁;当CM模块正常运行时,LED灯为绿色常亮;当CM模块诊断到错误时,LED灯红色闪烁;

在诊断(DIAG)指示灯的下面有TX和RX指示灯,当TX指示灯闪烁时,表示模块正在发送(Transfer)数据;当RX指示灯闪烁时,表示模块正在接收(Receive)数据;

位于模块左下角的电源(PWR)指示灯用来指示模块的供电情况,当24V电源正常,PWR绿色常亮;当供电出现故障,PWR灯熄灭;

CM PtP模块需要插接到ET200SP的基板(BaseUnit)上才能工作,比如:BU15-P16+A0+2B,如下图:


该基板(BaseUnit)的接线端子的编号如下图:

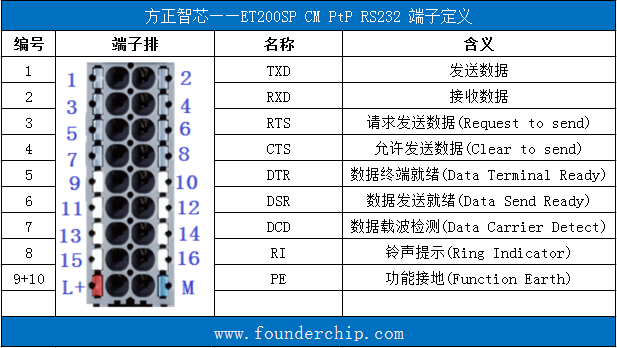

当CM PtP用于RS232C连接时,使用针1到针8,针9和针10接地。各针脚的定义如下:

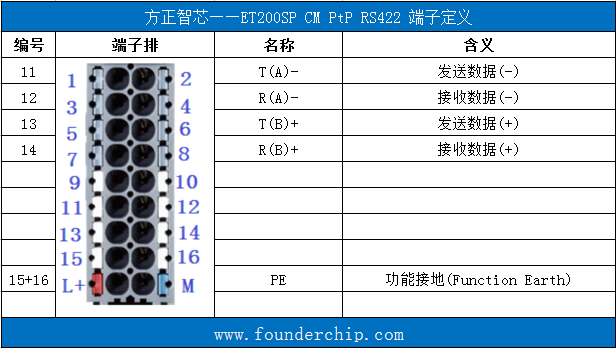

当CM PtP用于RS422连接时,使用针11到针14,各针脚的定义如下:

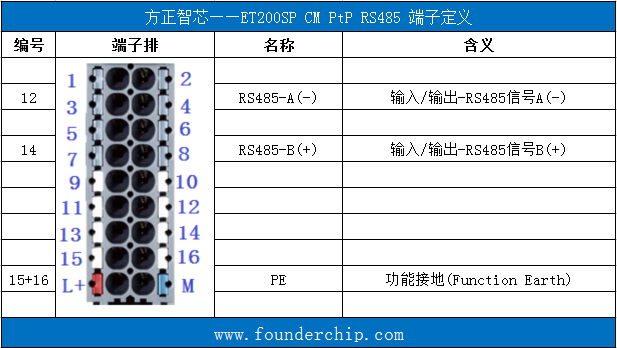

当CM PtP用于RS485连接时,使用针12和针14。针12为RS485的信号负(-),针14为RS485的信号正(+)。如下面的表格:


好了,关于SIMATIC ET200SP的串口通信模块--CM PtP就先介绍到这里,欢迎扫描下方的二维码关注我们的微信公众号。
