北岛夜话前面的文章我们介绍了很多关于串口的知识，比如常见的RS232串口和RS485串口。今天这篇文章，我们想解答一个疑问：SIMATIC S7-200 Smart CPU模块本体集成的串口属于RS232串口还是RS485串口？
答案：S7-200 Smart CPU模块本体集成的串口属于RS485接口，母头（Female），编号为Port0（串口信号板 SB CM01的端口编号为Port1）。
关于RS485和RS232的区别可以参考这篇文章：

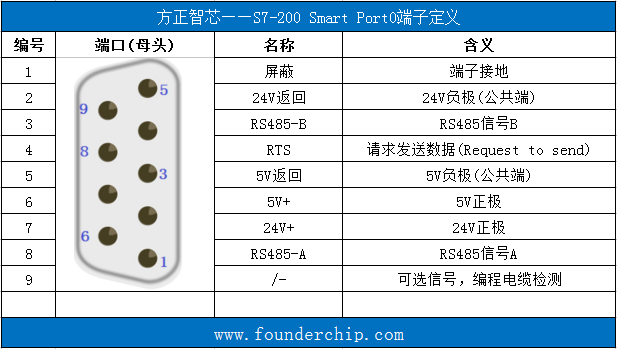

S7-200 Smart CPU模块Port0针脚的定义见下面的表格：
Port0中第9针的端子的作用是用来检测是否连接了USB-PPI电缆，该功能仅在紧凑型CPU（CRs）中实现，标准型CPU（ST、SR）会忽略端子9的信号。
紧凑型CPU（CR20s，CR30s，CR40s，CR60s）由于没有以太网接口，对CPU的编程通信要通过CPU模块本体的RS485端口（Port0）来实现。如果该端口同时被用于自由口（Freeport）通信，就会造成编程口与自由口的冲突。解决方案是紧凑型CPU检测Port0第9针的状态。当把USB-PPI编程电缆一端连接在电脑，另一端连接到CPU的Port0时，CPU会检测到第9针（PIN9）的信号输入。此时如果正在进行自由口通信，CPU会强制退出自由口通信，并启动PPI通信。如此一来，Step7-Micro/WIN SMART会重新取得CPU的控制权，以便进行编程下载。
连接USB-PPI编程电缆的CPU的自由口（Freeport）通信被禁止，当把编程电缆移走后，自由口通信不会自动启动。
紧凑型CPU通过检测第9针的状态来判断是否连接了USB-PPI编程电缆，因此，在使用自由口通信时，要确保第9针没有被使用，否则会被误认为编程电缆的连接而导致自由口通信无法进行。

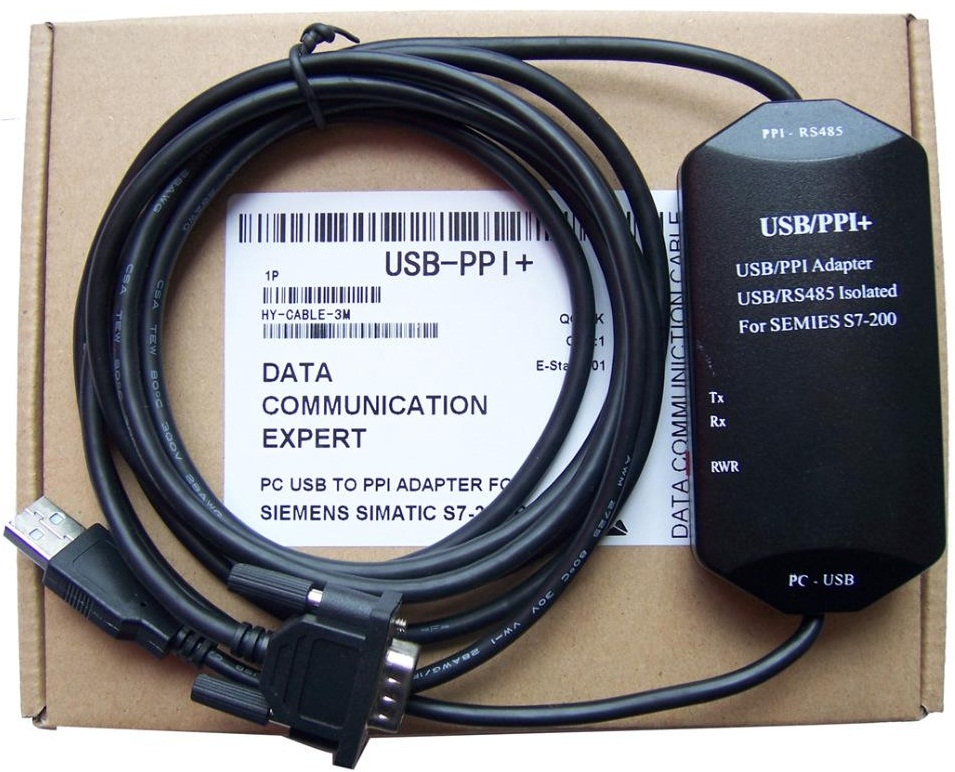

USB-PPI编程电缆如下图：
顺便说一句：自由口（Freeport）通信只有在CPU处于运行（RUN）模式时才会被激活，将CPU置成停止（STOP）模式，自由口通信被暂停，但是PPI通信不受影响。
S7-200
Smart
CPU模块本体集成的RS485接口，支持Modbus串行协议、PPI协议、USS协议，可以用来连接触摸屏（HMI）、变频器及Modbus网络。不直接支持基于RS232的串口通信。如果要进行RS232通信，可以使用RS232-PPI电缆。
好了，关于SIMATIC S7-200 Smart CPU模块本体集成的RS485接口就先介绍到这里，欢迎扫描下方的二维码关注我们的微信公众号。
