SIMATIC S7-1500系列PLC连载(1)-紧凑型CPU

SIMATIC S7-1500系列PLC是西门子公司推出的高端PLC产品，将会逐渐取代目前市场上的S7-300/400系列PLC。方正智芯公众号（founderchip）将会以连载的方式对S7-1500进行介绍。SIMATIC S7-1500系列PLC的CPU模块可以分为紧凑型和标准型，今天这篇文章，我们主要介绍其紧凑型CPU产品。

S7-1500 紧凑型CPU集成了IO输入模块（DI/DO,AI/AO），省去了重新连接扩展模块的繁琐，特别适用于对空间要求比较苛刻的场合；当然，如果需要，紧凑型CPU同样可以扩展25mm和35mm的扩展模块。

S7-1500紧凑型CPU模块包括：CPU1511C-1PN和CPU1512C-1PN，名称中的字母“C”是英文“Compact”的缩写，表示“紧凑型”；

CPU1511C-1PN集成了16路数字量输入、16路数字量输出、5路模拟量输入（4路电流/电压输入和1路电阻/热电阻输入）和2路模拟量输出；集成了6个通道、最高频率为400 kHz的高速计数器；支持PTO（脉冲串输出）；所有集成模块自带连接器，无需另行采购；

S7-1500 CPU的存储器可分为工作存储器、装载存储器和保持存储器。其中工作存储器根据其用途不同，又可分为程序工作存储器和数据工作存储器。

CPU1511C-1PN的程序工作存储器大小为175KB，数据工作存储器大小为1 MB；装载存储器可通过SIMATIC存储卡扩展，最大支持32GB；CPU模块本身集成了128KB的保持存储器；通过扩展可支持1MB的保持存储器；

CPU1511C-1PN的位运算速度为60ns（纳秒）；字运算速度为72ns；浮点数运算速度为384ns；

通信方面，CPU1511C-1PN的最大连接资源数为96个；可以扩展的最大的通信模块（CP/CM）的数量为4个；集成了2个RJ45的Profinet接口；自带交换机功能；支持iDevice、开放式用户通信（TCP/IP，UDP，ISO-ON-TCP），集成WEB服务器功能；集成OPC功能；支持运动控制、闭环控制等；

CPU1511C-1PN最大支持IO模块的数量为1024个，最大分布式IO站的数量为256个；

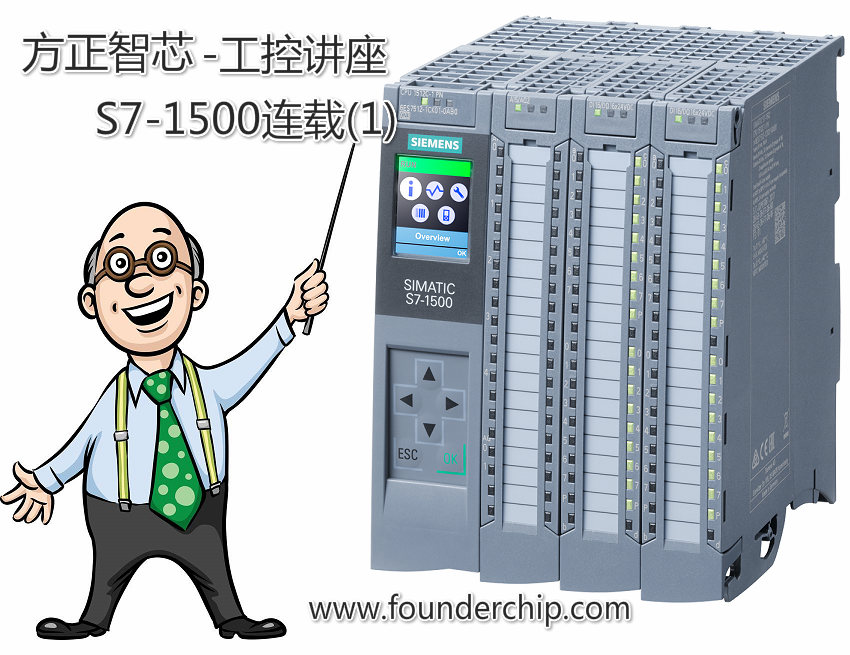

CPU1511C-1PN的外观如下图：
