如何使用S7-200 Smart的模拟量输出模块(内附接线图)

模拟量(Analog)是指可以连续变化的物理量,例如温度、电流等。在模块式的PLC产品中,有专门的模拟量处理模块,包括模拟量输入模块和模拟量输出模块。前面的文章我们介绍过西门子S7-200 smart的模拟量输入模块(见参考文章),今天这篇文章,我们来聊聊如何使用S7-200 Smart的模拟量输出模块(Analog Output Module)。


模拟量输出模块实现这样一种功能:把CPU的运算结果(数字量)转换成标准的电压信号或电流信号进行输出。这种电压或电流信号,通过电缆输入到执行机构中。随着输出电压或电流信号的变化,执行机构也相应的发生变化。

例如:我们可以把模拟量输出模块和比例阀相连,通过输出信号的大小,来控制比例阀的开度(可在0%~100%之间连续变化)。

常见的模拟量电压信号包括:±5V,±10V;

常见的模拟量电流信号包括:0~20mA;4~20mA;

S7-200 smart有两款模拟量输出模块:EM AQ02和EM AQ04。

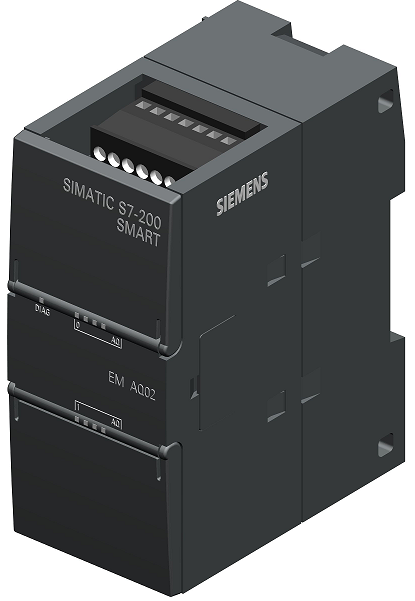

EM AQ02有两路模拟量输出,可以输出±10V的电压信号,或者0~20mA(4~20mA)的电流信号;其外观如下图:

EM AQ02.png

EM AQ02有上下两排接线端子,上面为X10,下面为X11。

X10的1号为24V正极,2号为负极,3号为功能接地。

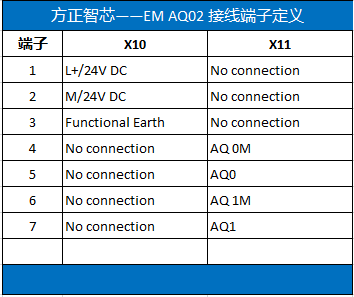

X11的4号和5号为模拟量通道0(channel 0),其中4号为负极;6号和7号为模拟量通道1(channel 1),其中6号为负极;如下表:

Pin_def_EM AQ02.PNG

模拟量模块的输出接线比较简单,只需要将通道的正负连接到执行机构即可(正负极不要接反)。

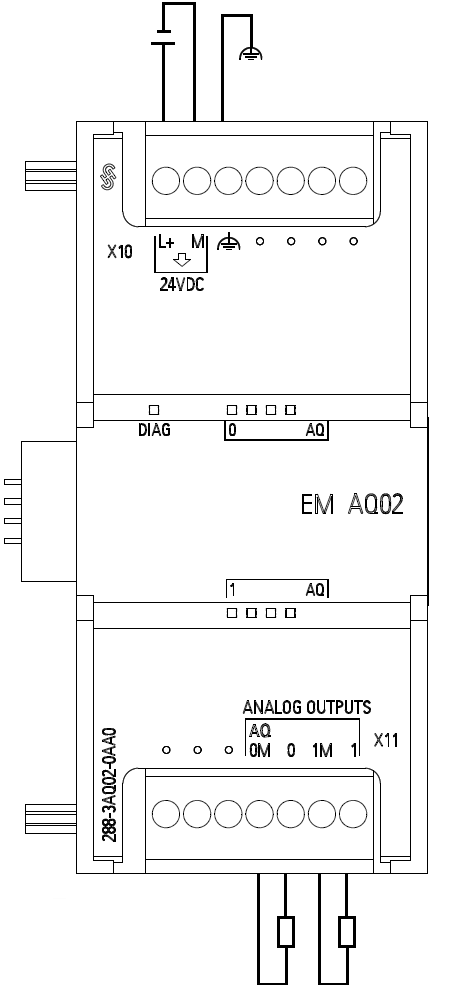

EM AQ02的接线图如下:

EM AQ02_Wiring.png

另一款模拟量输出模块EM AQ04有四路模拟量输出,可以输出±10V的电压信号,或者0~20mA(4~20mA)的电流信号;

EM AQ04有四排接线端子,上面为X10和X11;下面为X12和X13。各接线端子的定义如下表:

Pin_def_EM AQ04.PNG

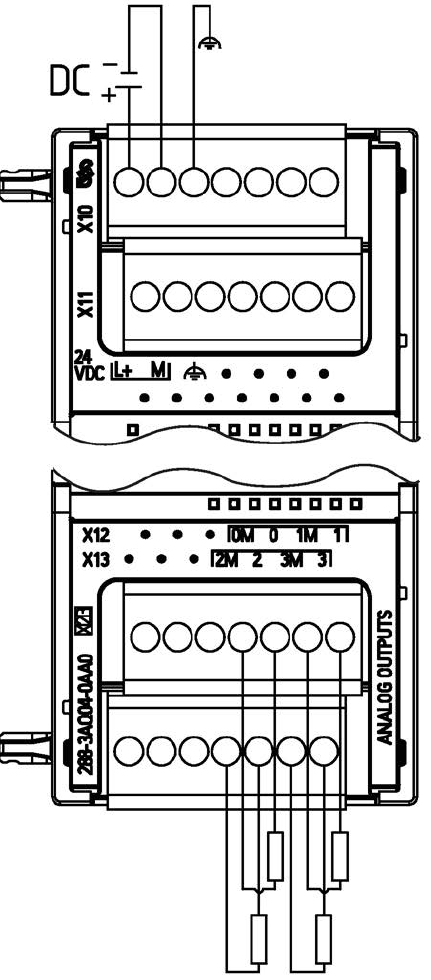

EM AQ04的接线原理图如下:

EM AQ04_Wiring.png

好了,关于S7-200 smart的模拟量输出模块就先介绍到这里,相关参考文章:

如何使用S7-200 Smart的模拟量输入模块(多图描述)
