详谈SD卡/微型SD卡的引脚定义与连接(精美多图)

正确的硬件连接是软件调试的基础,SD卡的使用也不例外。今天这篇文章,我们来聊聊普通SD卡和微型SD卡(Micro SD card,TF card)的引脚定义及如何与单片机进行连接。

cover.png先来看看普通SD卡。普通SD卡有9个引脚,使其反面朝上,最左边为9号引脚,然后从左到右依次是1号~8号,如下图:


前面我们说过,SD卡有两种模式:SD模式(也称为SDIO模式)和SPI(Serial Peripheral Interface)模式,这两种模式的引脚定义是不同的。

在SD模式下,通常可以使用四根数据线进行传输(4-bits Data),传输速度非常快。四位数据传输要使用引脚1、7、8和9(DAT0~DAT3);在某些不支持四线数据的场合,也可以使用单根线进行数据传输(1-bit Data),此时使用引脚7(DAT0)。

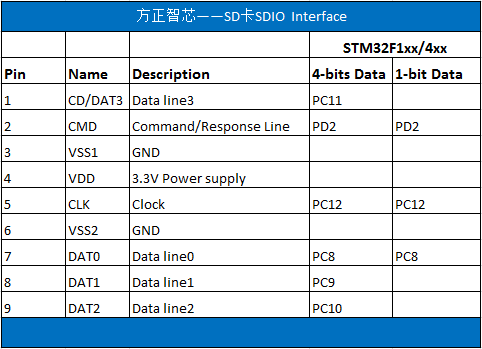

下面这张表,是SD卡在SD模式(SDIO)下的引脚定义,右边的两栏是STM32F1xx/4xx系列单片机的引脚,“4-bits Data”表示“四位数据传输”,“1-bit”表示“一位数据传输”:

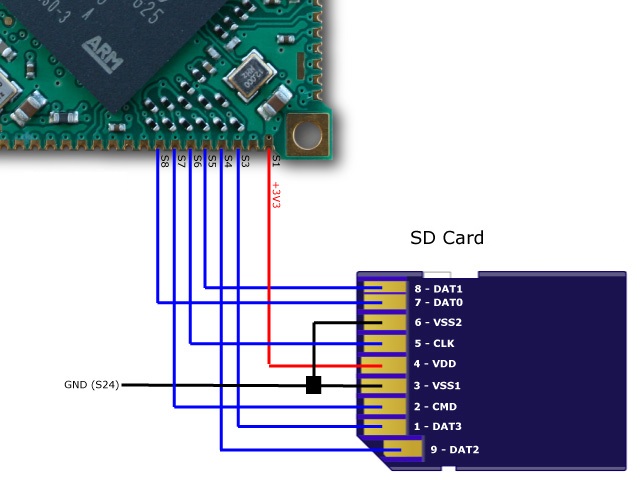

下面这张图,直观的表述了单片机与SD卡的接线:


下面谈谈SPI(Serial Peripheral Interface)通信的连接。

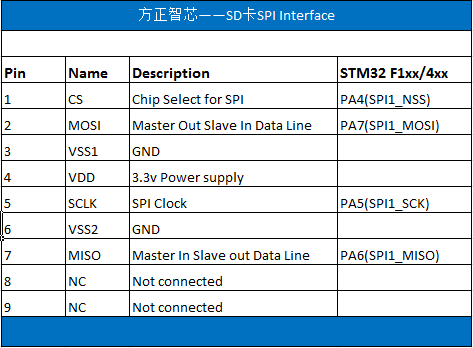

SPI通信需要四根线:两条数据线(SPI_MISO、SPI_MOSI),一条时钟线(SPI_SCK)和一条片选(Chip Select)信号线。在SPI模式下,SD卡的8号、9号针脚没有用到,针脚定义见下表(最右侧一栏为单片机引脚):


下面这张图,看起来更直观漂亮(SPI mode):

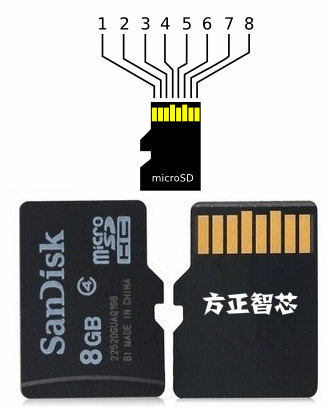

微型SD卡(Micro SD)也称为TF卡,它的体积比普通SD卡小很多,并且只有8个引脚,其定义如下图:

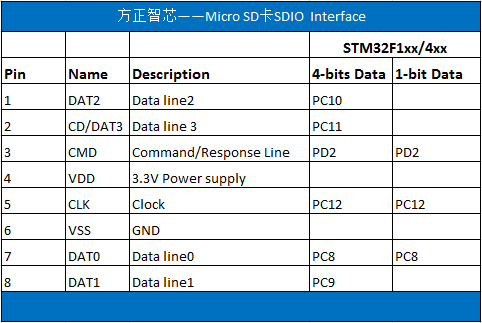

微型SD卡(Micro SD)同样支持SDIO模式和SPI模式,在SDIO模式下,引脚的定义如下表:

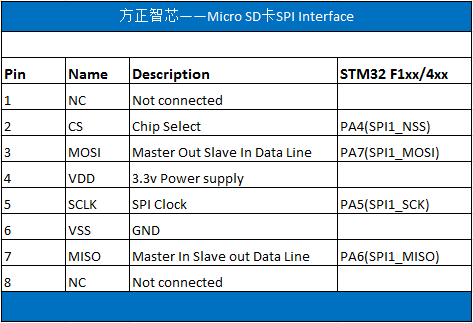

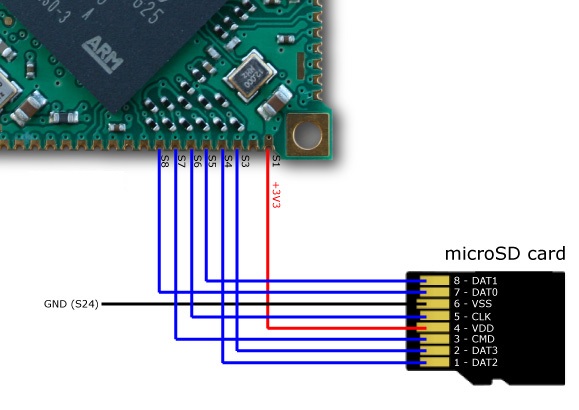

下面这张表格是微型SD卡在SPI模式下引脚的定义


好了,关于SD卡/微型SD卡的引脚定义及与单片机的连接就先聊到这里,欢迎扫描下面的二维码关注我们的微信公众号,掌握最新的文章动态。
