如何使用S7-200 Smart的模拟量输入模块（多图描述）

现场很多信号的检测与控制都要使用模拟量。所谓“模拟量（Analog）”，是指信号的值随着时间而发生连续变化的物理量。比如：温度的升降，转速的大小等等。很多PLC厂家都有模拟量采集（输入）与控制（输出）的模块，比如西门子S7-1200系列PLC的模拟量输入模块SM1231及模拟量输出模块SM1232、三菱Q系列PLC的模拟量模块Q64AD、Q68ADI等等。今天这篇文章，我们来聊聊西门子S7-200 Smart系列PLC的模拟量输入模块：EM AE04和EM AE08。

EM AE04有四路模拟量输入通道，EM AE08有8路模拟量输入通道，两者支持的电压信号包括：±10V，±5V，±2.5V，±1.25V四种；电流信号包括：0~20mA和4~20mA两种。

EM AE04和EM AE08两种模拟量模块的转换精度相同，对于电压信号而言，转换精度为12bit+1bit符号位；对于电流信号而言，转换精度为12bit。（关于模拟量模块的转换精度，请参考文章：模拟量信号能被CPU直接处理吗？）

CPU并不能直接处理模拟量的信号，而是需要将其转换成相应的数值。对于双极性信号（比如：±10V），其正常转换量程范围为“-27648~+27648”；对于单极性信号（比如：4~20mA），其正常转换量程范围为：“0~27648”。

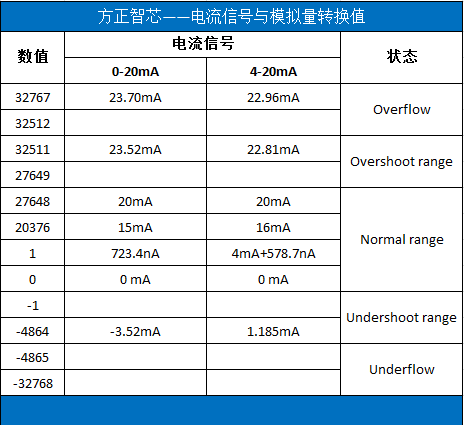

关于模拟量电压信号和电流信号转换的数值的更详细信息见下面两张表格：

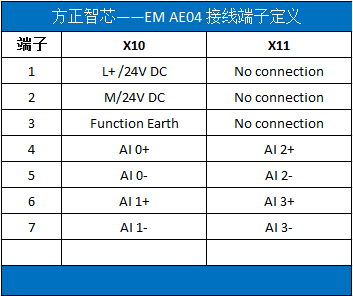

EM AE04有两个接线端子，上方为X10，下方为X11。X10的1号为24V电源正极，2号为电源负极，3号为功能接地。更多端子定义见下面的表格：

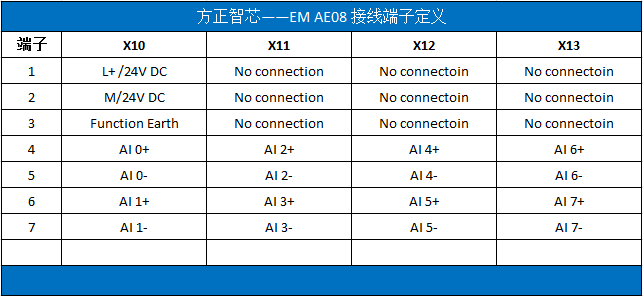

EM AE08有四个接线端子，上方为X10和X11，下方为X12和X13。端子定义见下面的表格：

模拟量传感器可以分为两线制和四线制两种。四线制传感器有专门的电源线，而两线制传感器的一条线用来供电，另一条线用来传输模拟量信号。两线制传感器与模拟量模块的接线示意图如下：

四线制传感器与模拟量模块的接线示意图如下：

好了，关于西门子S7-200 Smart系列PLC的模拟量输入扩展模块EM AE04和EM AE08就先介绍到这里，欢迎扫描下面的二维码关注我们的微信公众号。
