认识S7-200 Smart系列PLC的扩展模块之数字量输出

前面的文章我们讲过了S7-200 Smart系列PLC的扩展模块（EM）中的数字量输入模块，今天这篇文章，我们来谈谈数字量输出模块。

注：本文用的缩略符"EM"是英文"Expansion module"的缩写，表示"扩展模块"。

根据输出类型的不同，Smart系列PLC的数字量输出模块可分为晶体管（Transistor）输出型和继电器（Relay）输出型；根据输出通道数量的不同可分为8通道型和16通道型，两者的组合产生了四种类型：8通道晶体管输出型（EM DT08）、8通道继电器输出型（EM DR08）、16通道晶体管输出型（EM QT16）和16通道继电器输出型（EM QR16）。

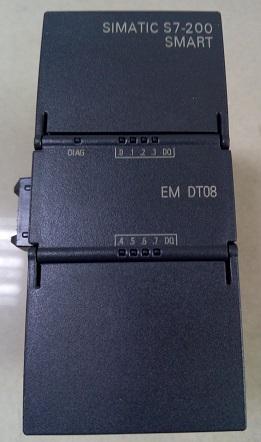

下面这张图，是EM DT08的实物图：

可能有的小伙伴会问：为什么8通道输出模块的名称以"D"开头（DT08、DR08），而16通道模块的名称是以"Q"开头呢（QT16、QR16）？不应该被命名为"DT16"和"DR16"吗？

原因是有另外两种模块被命名为"DT16"和"DR16"："DT16"是同时有着8通道数字量输入和8通道晶体管输出的模块；而"DR16"是同时有8通道数字量输入和8通道继电器输出的模块；因此，16通道的纯数字量输出模块被命名为"QT16"和"QR16"。

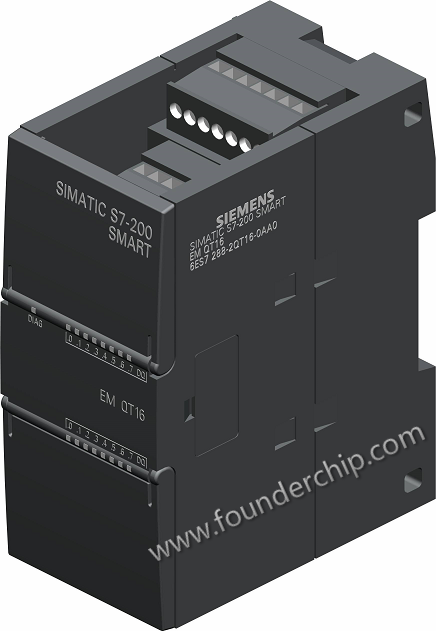

下面这张图，是QT16的模型图：

每个16通道继电器输出型模块（EM QR16）消耗背板5V电流110mA，其它三种模块（EM DT08、EM DR08和EM QT16）对背板5V电流的消耗均为120 mA。之所以特别强调背板电流的消耗，是因为CPU提供的背板5V电流有最大限值（ 比如ST40可提供的背板电流最大为1400mA），如果所有扩展模块（EMs）消耗的电流总和超过了CPU提供的限值，这样的系统是无法工作的。

关于模块的输出类型，EM DT08和EM QT16两种晶体管输出模块，仅支持源型（Sourcing）输出；对于EM DR08和EM QR16两种继电器输出型模块，模块提供的通道是干接点（Dry Contact），可以接成源型（Sourcing），也可以接成漏型（Sinking）。但是为了设计与施工的统一，建议都接成源型。

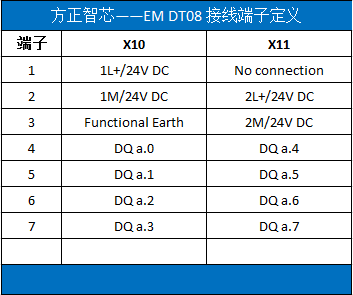

EM DT08有两个接线端子，上面为X10，下面为X11，两者的针脚定义见下表：

X10的1号、X11的2号端子接DC 24V+；X10的2号、X11的3号端子接DC 24V-（0V）；X10的3号为功能接地端子；

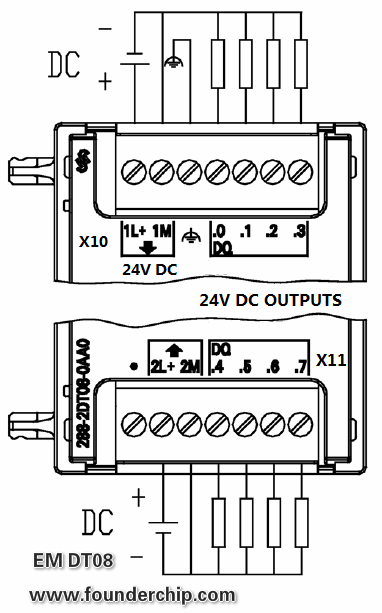

下面是EM DT08的接线原理图：

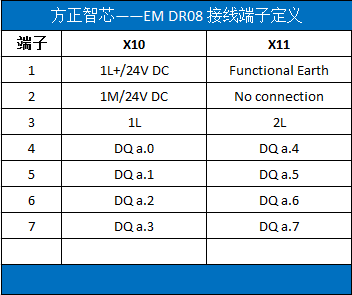

EM DR08的端子定义与EM DT08有所不同，见下表：

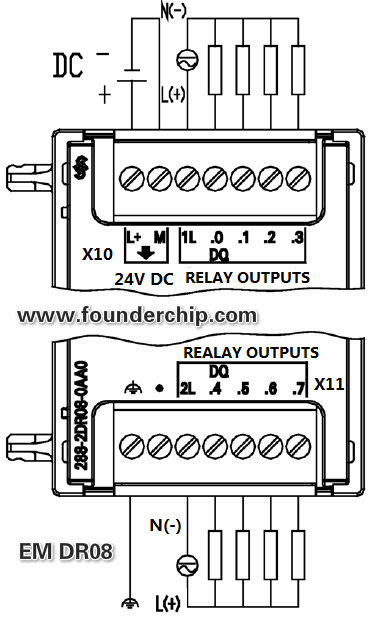

继电器（Relay）输出型的通道为干接点（Dry contact），可以接直流电（DC 24V）或交流电（AC 220V）。下面是EM DR08接交流电（AC）的接线原理图：

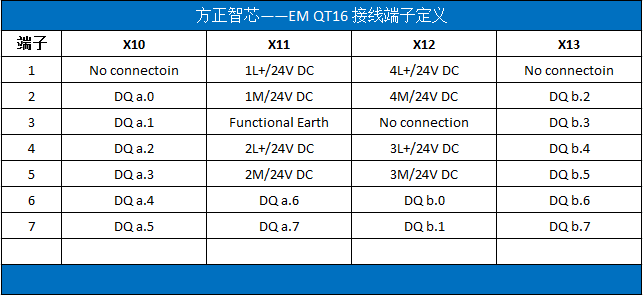

16通道晶体管输出型EM QT16有四个接线端子，上面两个为X10和X11，下面两个为X12和X13，针脚的定义见下表：

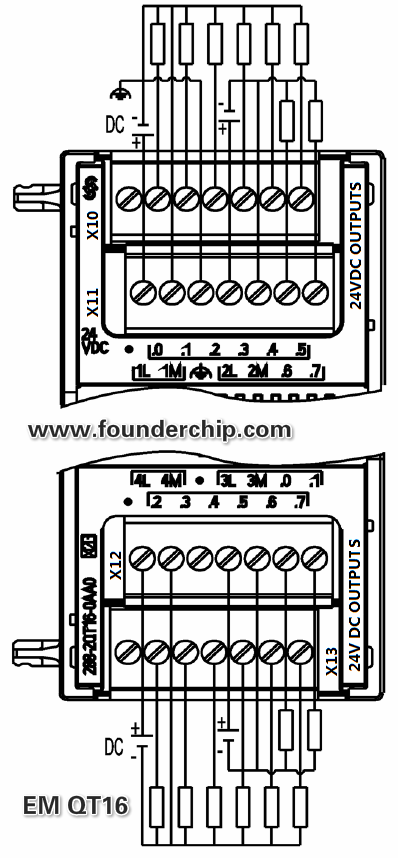

下面是EM QT16的接线原理图：

好了，关于S7-200 Smart系列PLC的扩展模块中的数字量输出模块就先聊到这里，相关参考文章：
